Mô hình KHÔNG.: | Căng thẳng OPGW | ||
---|---|---|---|
Làm nổi bật: | Phụ kiện sợi quang 160KN RTS,Phụ kiện sợi quang Kẹp ốp nhôm,Kẹp căng dây OPGW dạng cùm |
Kẹp căng được thiết kế để kết nối cáp OPGW và cột chịu lực (hoặc tháp).Các thanh giáp có thể bảo vệ và tạo lớp đệm cho cáp OPGW.Thiết kế đặc biệt của thanh Armor đảm bảo rằng Kẹp căng không thể gây ra ứng suất quá mức cho cáp OPGW, để đảm bảo tuổi thọ bình thường của hệ thống cáp.

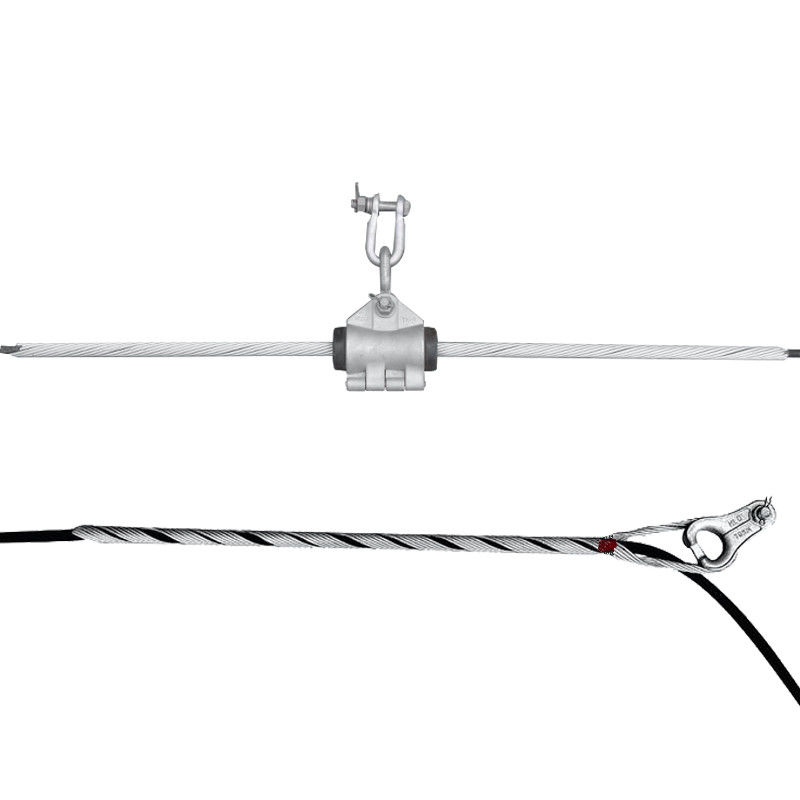

Bộ căng thẳng xoắn OPGW chủ yếu được sử dụng để lắp đặt cáp có RTS nhỏ hơn 160KN lên tháp / cực căng, tháp / cực góc và tháp / cực đầu cuối.Một bộ hoàn chỉnh của Bộ căng xoắn ốc OPGW bao gồm Hợp kim nhôm hoặc Nhôm hoặc thép mạ nhôm, Thanh gia cố kết cấu, phụ kiện hỗ trợ và Kẹp dây tiếp đất, v.v.

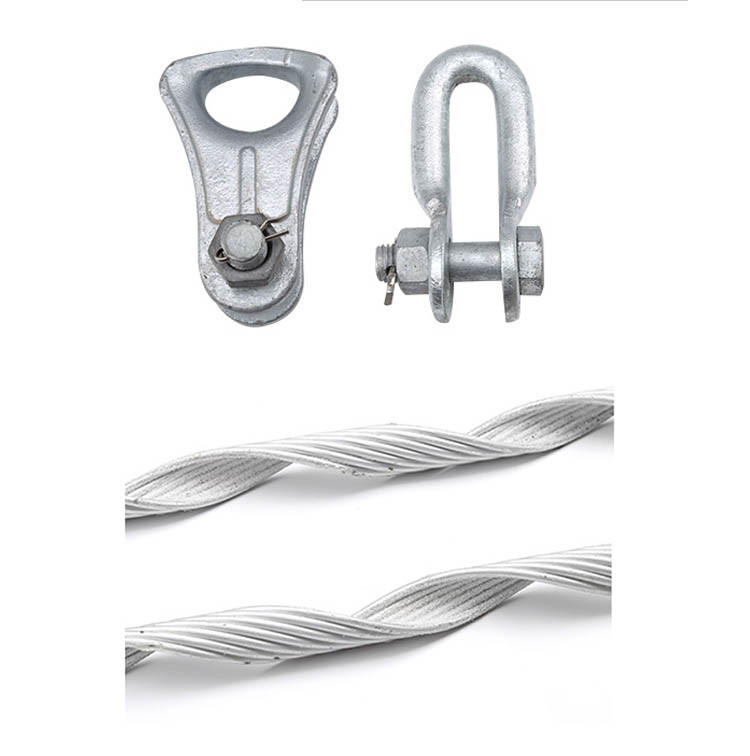

Còng--------- Thép mạ kẽm nhúng nóng.Cùm được kết nối với kẹp chặt trên cực (hoặc tháp) chịu kéo.
Tấm song song------ Thép mạ kẽm nhúng nóng.Tấm song song được kết nối Thimble và U-còng.
Thimble------------ Thép đúc mạ kẽm nóng.Thimble được cắm vào phần uốn cong của Dead End định dạng sẵn để bảo vệ và kết nối.

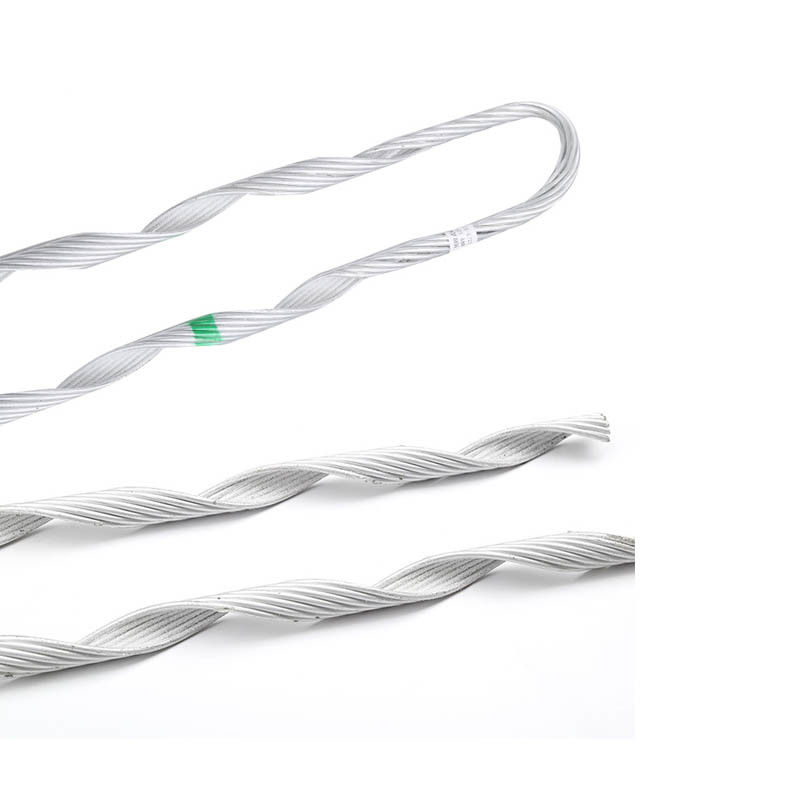

Áo giáp Rods------- Armor Rods được làm bằng dây thép mạ nhôm.Với một lớp hạt nhám bên trong, Armor Rods có thể tăng ma sát cho cáp.Các thanh được tạo thành bốn tập hợp con có thể giảm lỗi lệch trục và tăng tốc độ cài đặt.Các đầu được uốn cong ra ngoài để tránh căng thẳng cho cáp OPGW.
Kết thúc định dạng trước--- Dây thép mạ nhôm.Dead End đã được định hình sẵn được làm thành một tập hợp con với một lớp nhám cứng bên trong, để tăng độ bền của Kẹp căng trong khi giảm áp lực bên.
1. Nó được thiết kế để kết nối cực Terminal (tháp), cực kéo (tháp) và cực Tiếp tục (hoặc tháp).Thông số kỹ thuật đặc biệt: một đơn vị cho mỗi cực Đầu cuối (tháp), hai đơn vị cho mỗi cực kéo (tháp) và hai đơn vị cho mỗi cực Tiếp tục (tháp).
Chọn Mô hình thông số kỹ thuật cho Kẹp căng tương ứng với phạm vi đường kính cáp và Độ bền kéo định mức.
Kẹp nối đất được bán cùng với Kẹp căng và bị cấm lắp trực tiếp trên Thanh giáp chết và Thanh giáp đã được định hình sẵn.
