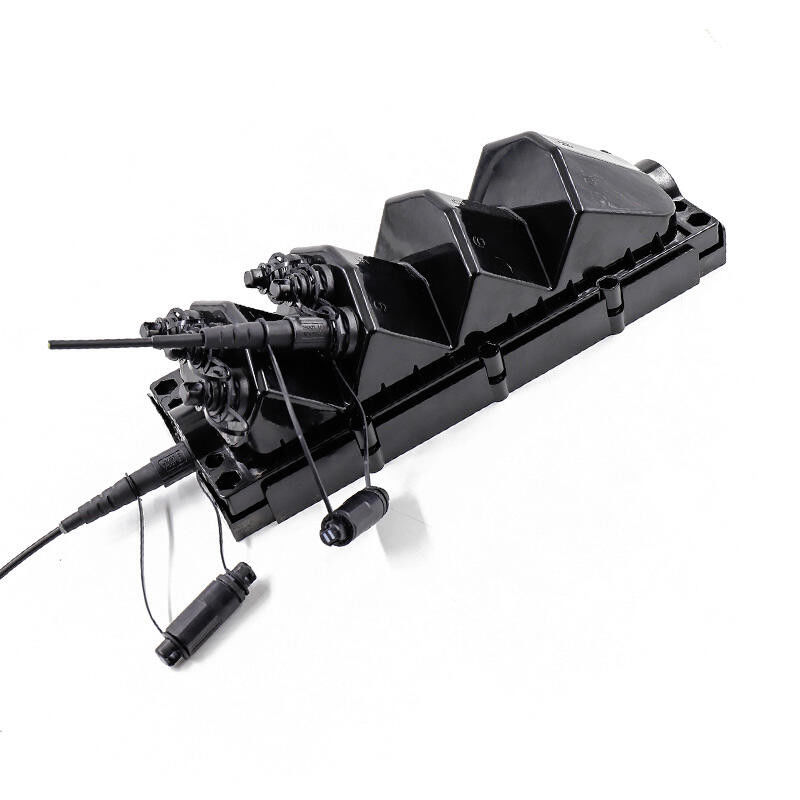

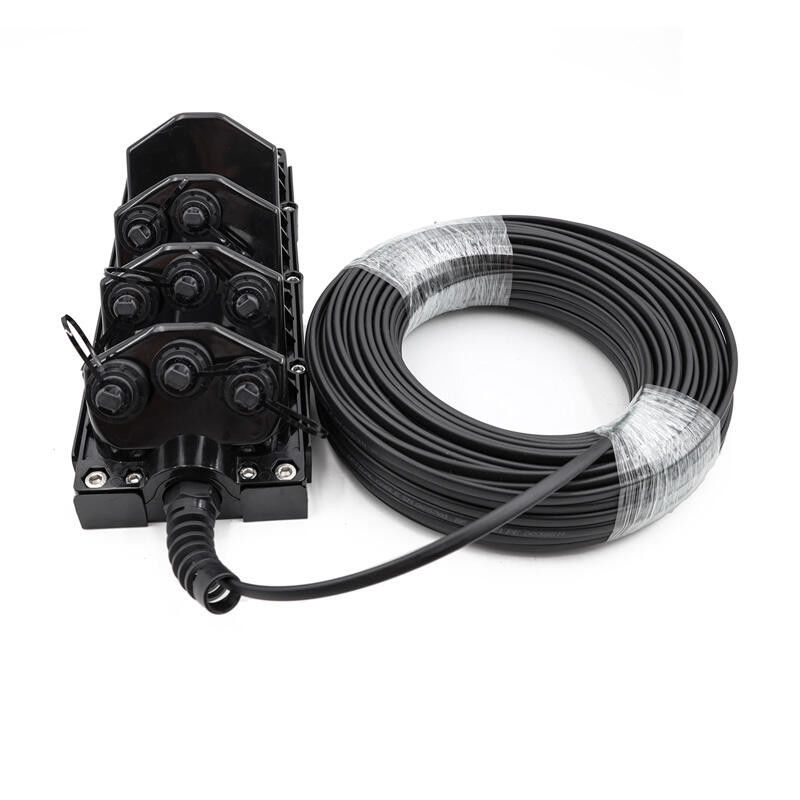

Chống nước IP67 48 Lõi FTTX FTTA chống thấm nước Vỏ ngoài

Sự miêu tả

FTTX Enclosure là một giải pháp phân tán sợi quang kinh tế mới để sử dụng ngoài trời.So với các sản phẩm truyền thống, FTTX Enclosure dễ vận hành và có tính tương thích cao.Nó có thể được sử dụng để treo tường, lắp đặt trên không hoặc lắp đặt cột giữ, tùy theo tình huống khác nhau. Vỏ bọc FTTX không chỉ được sử dụng trong lĩnh vực FTTH mà còn được sử dụng trong FTTA hoặc môi trường khắc nghiệt khác.

Đặc trưng

• Khả năng tương thích cao: có thể lắp ráp ODVA, Hconn (tương thích OptiTap), Mini SC, ODC, PTLC, PTMPO hoặc bộ chuyển đổi nguồn.

• Nhà máy niêm phong hoặc lắp ráp tại hiện trường.

• Đủ mạnh: làm việc dưới lực kéo 1200N trong thời gian dài.

• Từ 2 đến 12 cổng cho các đầu nối khắc nghiệt đơn hoặc nhiều sợi quang.

• Có sẵn với PLC hoặc ống bọc ngoài để chia sợi.

• Xếp hạng chống nước IP68.

• Treo tường, lắp đặt trên không hoặc lắp đặt cột giữ.

• Chiều cao và bề mặt góc giảm xuống đảm bảo không có đầu nối nào cản trở khi hoạt động.

• Đáp ứng tiêu chuẩn IEC 61753-1.

• Hiệu quả về chi phí: tiết kiệm 40% thời gian vận hành.

Ứng dụng

1. Trường FTTH
Giải pháp truyền thống sử dụng ONU hoặc FDH (Đơn vị mạng quang / Trung tâm phân phối sợi quang), khi cáp quang đường trục đến bên ngoài các dinh thự và biệt thự.FTTX Enclosure có thể thay thế ONU hoặc FDH vì nó có chức năng phân phối sợi quang.Bên trong, nó có thể được cố định 2-4 chiếc 1 * 8 hoặc 1 * 16 PLC, và có thể được đặt tay áo bảo vệ mối nối sợi 24 chiếc.Sau khi giao phối với đầu nối chống thấm nước được lắp ráp sẵn 1-48F IP67, FTTX Enclosure có thể kết nối trực tiếp từng dinh thự và biệt thự hoặc silo điện áp thấp.Nó có thể được cố định bên ngoài các dinh thự và biệt thự, hoặc lắp đặt cột giữ.FTTX Bao vây có thể giảm suy hao tín hiệu thông qua ít nút kết nối hơn.Đối với Vỏ bọc FTTX được lắp ráp sẵn tại nhà máy, nó không cần người vận hành có kỹ năng cao vì không vận hành mối nối sợi.Hiệu quả cài đặt có thể được tăng lên 40%.

2. Trường FTTA
Theo truyền thống, Thiết bị vô tuyến từ xa (RRU) và Thiết bị băng tần cơ sở tòa nhà (BBU) được kết nối bằng cáp quang, cấu trúc liên kết mạng hình sao.Mỗi RRU cần một liên kết cáp ngoài trời song công tới BBU.Việc cài đặt sẽ cần nhiều thời gian hơn và chi phí sẽ cao. FTTX Enclosure hoạt động như một hộp Aggregation / Demark, liên kết RRU và BBU với nhau.Từ BBU đến FTTX Enclosure, chỉ cần một cáp lai đa sợi quang.Sau đó, Vỏ bọc FTTX phân chia các sợi đến từng RRU thông qua các cụm cáp chống nước được lắp ráp sẵn IP67.RRU có thể lấy nguồn thông qua đầu nối nguồn được lắp ráp trên Vỏ FTTX nên có thể tránh được sự trùng lặp không cần thiết.

3. Kết nối cáp trục

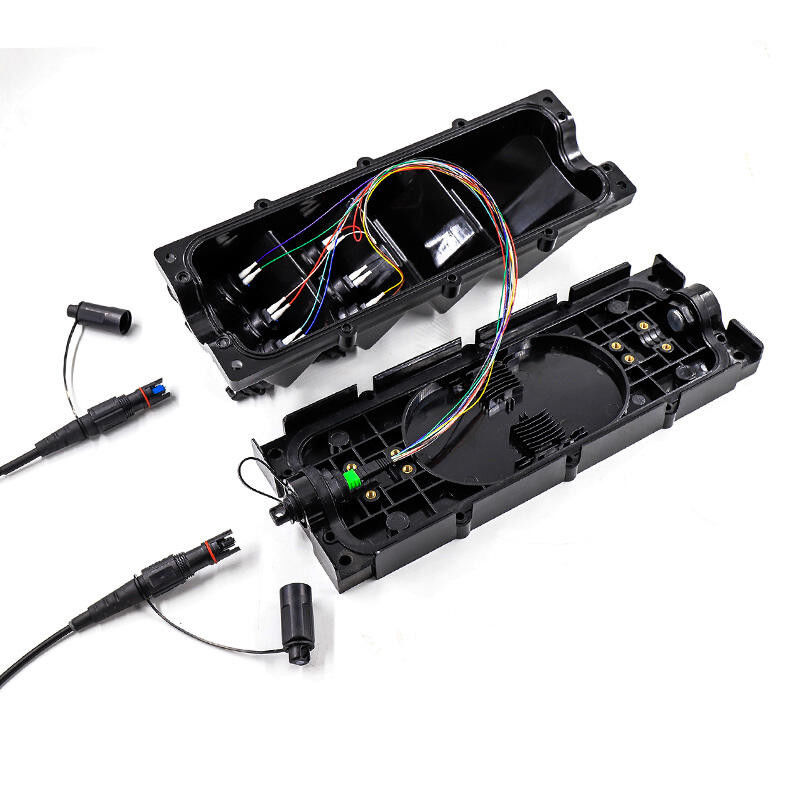

Cáp trục cần được hàn nung chảy thường xuyên vì chiều dài mỗi cáp tang trống bị hạn chế.Vì vậy điểm kết nối yếu và cần được bảo vệ thật tốt.Khi cáp trung kế đi vào Vỏ FTTX, nó sẽ được bịt kín và cố định bằng đệm cáp chống xoắn (loại nhựa hoặc kim loại).Đối với cáp có đường kính ra từ 5mm-14mm, FTTX Enclosure có các phụ kiện khác nhau để lắp.Tuyến xoắn có thể giải phóng ứng suất khi cáp thân bị uốn cong và bảo vệ sợi quang tránh bị đứt.Bên trong Vỏ bọc FTTX, cáp chính và bộ phận cường lực được cố định bằng dây buộc, đảm bảo hộp có thể chịu được lực kéo 1200N trong thời gian dài.Ống bọc bảo vệ mối nối (Tối đa 24 chiếc) và PLC (Tối đa 2 chiếc) có thể được cố định trên thân, giúp phân chia sợi Vỏ bọc FTTX rất dễ dàng.Thiết kế chống trượt trên vỏ đế, giúp chắc chắn Vỏ FTTX giữ dây / cực một cách chắc chắn.

4. Tìm kiếm khách hàng tiềm năng hoặc giao tiếp quân sự
Cáp sẽ được phát lại thường xuyên, khi thăm dò hoặc liên lạc quân sự.Đầu nối và cáp thông thường không thể chịu được thường xuyên kéo và sử dụng lại ở cường độ cao.Bên trong Vỏ bọc FTTX, cáp bọc thép và bộ phận tăng cường được cố định bằng dây buộc, đảm bảo hộp có thể chịu lực kéo 1200N trong thời gian dài.Nó rất thích hợp để sử dụng tại hiện trường, đặc biệt là trong truyền thông mạng hình sao.Vật liệu có độ bền cao và thiết kế giao diện vòng cung đảm bảo FTTX Enclosure hoạt động bất thường khi bị va chạm.

Sự chỉ rõ
