| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 10 CHIẾC |
| chi tiết đóng gói: | TÚI PP, HỘP TRONG, HỘP NGOÀI |
| Thời gian giao hàng: | 2-7 NGÀY |
| Điều khoản thanh toán: | T / T, L / C, WEST UNION |
| Khả năng cung cấp: | 800.000 |
| Mô hình KHÔNG.: | VFL-2105 | Chuyển: | FOB |
|---|---|---|---|
| Làm nổi bật: | Bộ định vị lỗi trực quan 30mw,Bộ định vị lỗi trực quan VFL,bộ định vị lỗi quang 650nm |
||

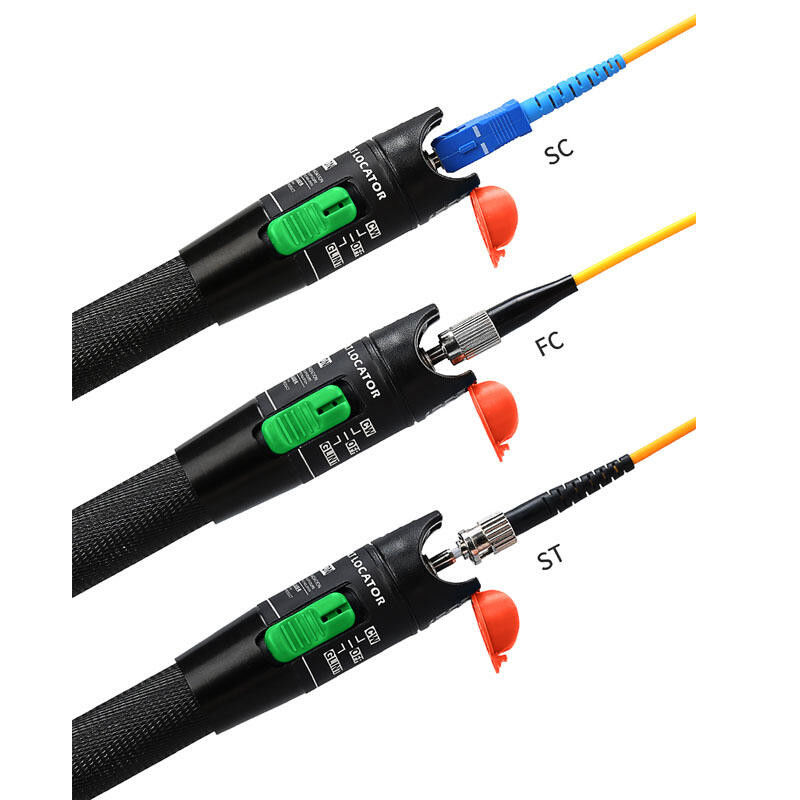

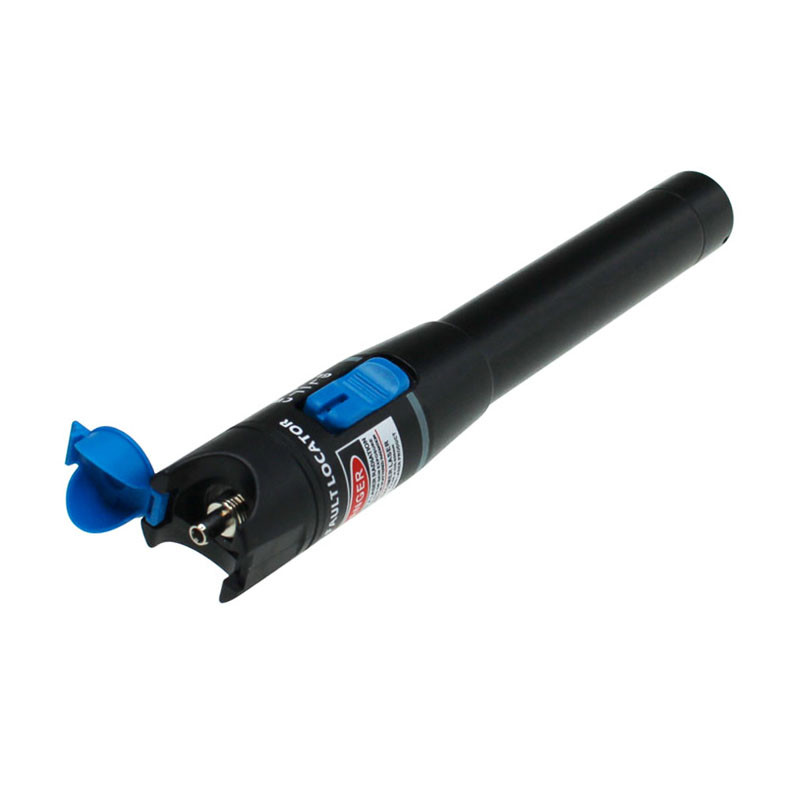

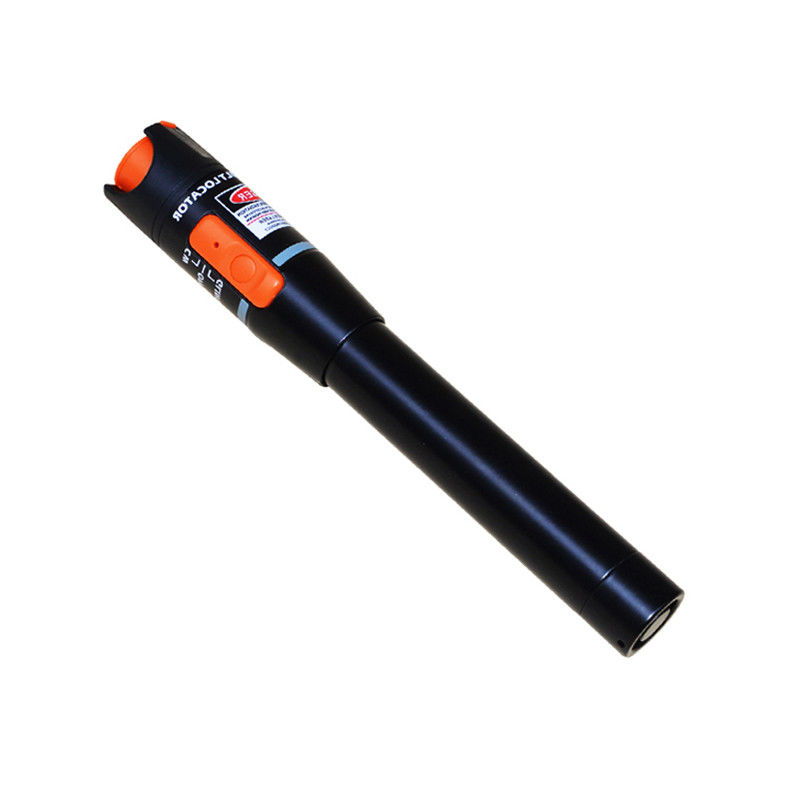

Thiết bị định vị lỗi trực quan hiện là một trong những thiết bị kiểm tra sợi quang được sử dụng phổ biến nhất để theo dõi các sợi quang, kiểm tra tính liên tục của sợi quang và tìm ra các lỗi như đứt, mối nối không tốt và các khúc cua chặt chẽ, sắc nét trong cáp quang.Các bộ định vị lỗi hình ảnh phổ biến nhất là VFL hình bút và VFL cầm tay, lần lượt được trình bày trong hình sau.Cho dù cài đặt liên kết cáp quang mới hay khắc phục sự cố mạng hiện có, bạn xác định được sự cố càng nhanh thì bạn có thể khắc phục sự cố càng nhanh.Để xác định các lỗi trong cáp quang trong thời gian ngắn, nhiều chuyên gia kiểm tra sợi quang khác nhau đang được mời để xác định các lỗi của cáp quang, như OTDR (máy đo phản xạ miền thời gian quang).Tuy nhiên, OTDR có vùng chết trong quá trình thử nghiệm.Một trình kiểm tra đơn giản và hữu ích khác có thể hoạt động trong vùng chết của OTDR thường được sử dụng để hoạt động như một phụ kiện của OTDR.Nó được gọi là VFL (bộ định vị lỗi trực quan) cũng có thể hoạt động một mình để xác định các lỗi trong cáp quang theo cách tiết kiệm thời gian trong một số tình huống
Laser màu đỏ tươi ở bước sóng 650nm.
Hoạt động xung và CW.
Pin kiềm AA tiêu chuẩn.
Định vị nhanh điểm bị hỏng.
Thiết kế chắc chắn và không thấm nước.
Đầu nối phổ thông 2,5mm.
VFL rất dễ sử dụng.Các bước để sử dụng VFL được cung cấp như sau:
Bước một: Tháo các nắp đầu nối bằng nhựa ra khỏi cả hai đầu của cáp quang thử nghiệm.
Bước hai: kết nối bộ định vị lỗi trực quan sợi quang một đầu của sợi quang.Nhấn nút của máy thử và quan sát ánh sáng phát ra từ đầu kia của sợi quang.Điều này cho thấy một dấu hiệu đơn giản về tính liên tục của liên kết sợi.
Bước 3: Lặp lại với một số sợi khác.Kiểm tra ánh sáng có thể nhìn thấy rò rỉ từ mối nối bị lỗi.Điều này có thể minh họa một cách dễ dàng để thực hiện phát hiện lỗi trực quan trên các mối nối hoặc mối nối không tốt.
Bước 4: Ngắt kết nối tất cả các thiết bị, đặt các nắp nhựa trở lại các đầu kết nối và đưa mọi thứ về trạng thái như trước khi bạn bắt đầu thực hành để nhóm tiếp theo có thể thực hiện thực hành đầy đủ
|
Sản phẩm |
VFL-2105 |
|
Công suất ra* |
> 10mW |
|
Khoảng cách động ** |
> 10km |
|
Bước sóng |
650nm ± 20nm |
|
Chế độ hoạt động |
Xung (2Hz) và CW |
|
Tư nối |
2,5mm UPP (hoặc tùy chỉnh 1,25mm UPP) |
|
Kích thước (H * W * D) |
175mm * 26mm * 26mm |
|
Cân nặng |
80g |
1. Được kiểm tra bằng máy đo công suất quang FOD1205H 650nm
2. Mắt người Min.độ nhạy -120dBm và 10dB / km mất 650nm trong sợi quang
