| Số mô hình: | Dây vá từ SM đến MM | Sử dụng: | fttx |
|---|---|---|---|
| Chế độ sợi quang: | SM MM | loại trình kết nối: | SC, FC, ST, LC, MU, MTRJ, E2000 |
| Điểm nổi bật: | Dây vá sợi quang 0.9mm,Dây vá sợi quang 1.6mm,dây vá điều hòa chế độ E2000 |
||

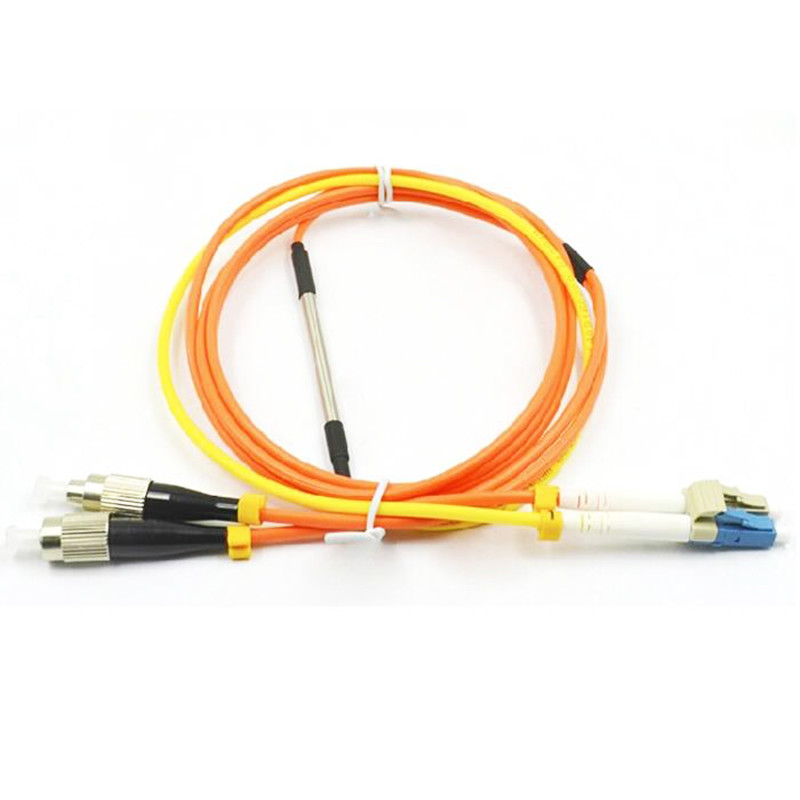

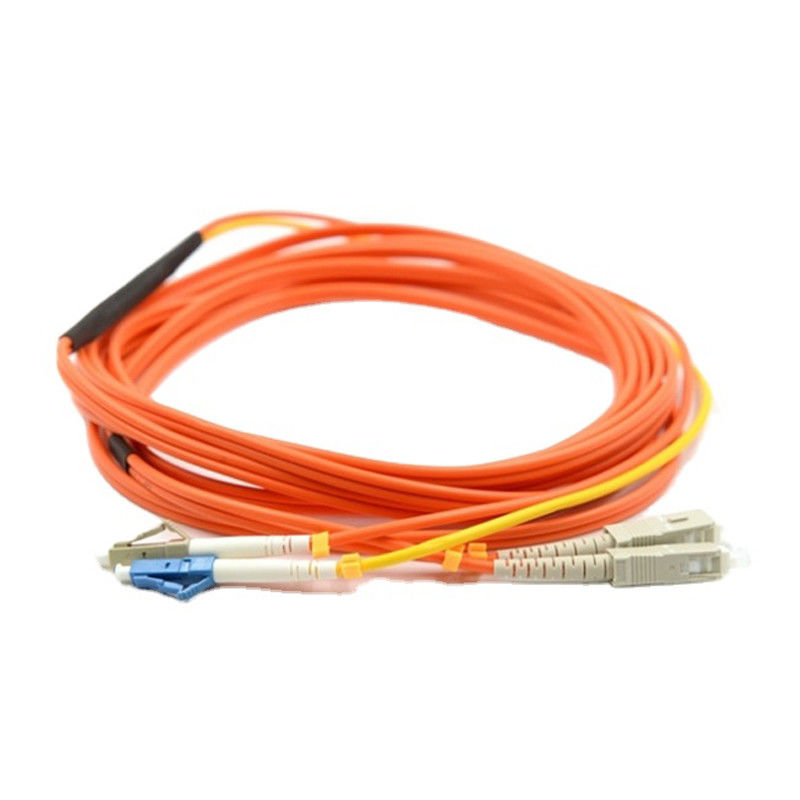

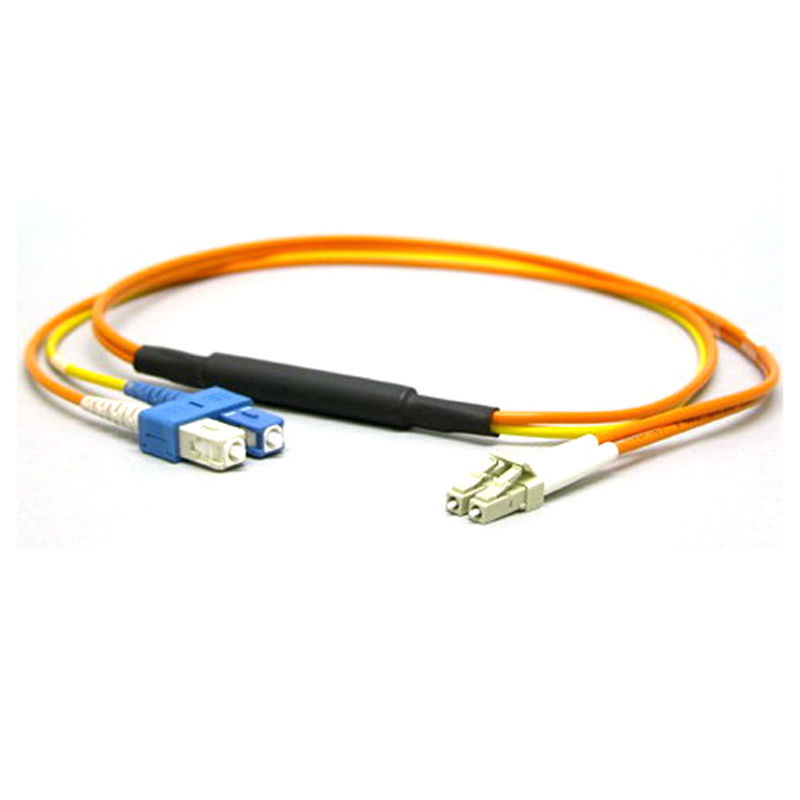

Chế độ- Điều hòa Patchcords
Mode Conditioning Patchcord được thiết kế để sử dụng trong giải pháp Gigabit Ethernet 1000BASE-LX.
Dây vá song công này bao gồm các đầu nối ở mỗi đầu với độ lệch sợi đơn mode với kết nối sợi đa chế độ ở một trong hai đầu.Nó phù hợp với tiêu chuẩn ứng dụng IEEE 802.3z.Dây vá này là cần thiết để cho phép các mô-đun thu phát -LX 1300 nm được sử dụng cho Gigabit Ethernet.
Dây vá điều hòa chế độ có chiều dài từ 2 mét đến 5 mét.Không thực tế khi có những từ vá lỗi này ở độ dài ngoài những giới hạn này.
Một dây vá điều hòa chế độ loại bỏ nhiều tín hiệu.
Chuyển đổi Singelemode LC GBIC sang Bảng Patch SC Multimode
62,5 / 125 và 8,3 / 125
Chạy 1000Base-LX Gigabit Ethernet qua MMF bằng cách bù suy hao tín hiệu
Sử dụng Bộ thu phát LC GBIC Singlemode trên Multimode Fibre Backbone với khay vá SC
Đặt khả năng phóng Laser Singlemode từ trung tâm của sợi quang Multimode
Bảo hành giới hạn trọn đời
Phóng tia laser đơn mode vào trung tâm của sợi quang đa mode có thể tạo ra nhiều tín hiệu gây nhầm lẫn cho bộ thu ở đầu kia của sợi quang.
Trong trường hợp đó, một dây vá điều hòa chế độ loại bỏ nhiều tín hiệu này bằng cách cho phép khởi chạy chế độ đơn được đặt lệch khỏi trung tâm của sợi quang đa chế độ.
Điểm bù này tạo ra một lần phóng tương tự như các lần phóng đèn LED đa chế độ điển hình.(xem sơ đồ bên dưới)
Điều bắt buộc là cấu hình này phải được duy trì ở cả hai đầu. Việc hoán đổi truyền và nhận chỉ có thể được thực hiện ở phía nhà máy cáp. (Xem sơ đồ bên dưới)
| Số mô hình: | Dây vá từ SM đến MM |
| Sử dụng: | fttx |
| Chế độ sợi quang: | SM MM |
| Loại trình kết nối: | SC, FC, ST, LC, MU, MTRJ, E2000 |
| Đường kính cáp: | 0,9mm, 1,6mm, 2,0mm, 3,0mm |
| Lõi sợi: | SX DX |
| Áo khoác cáp: | PVC, LSZH |
