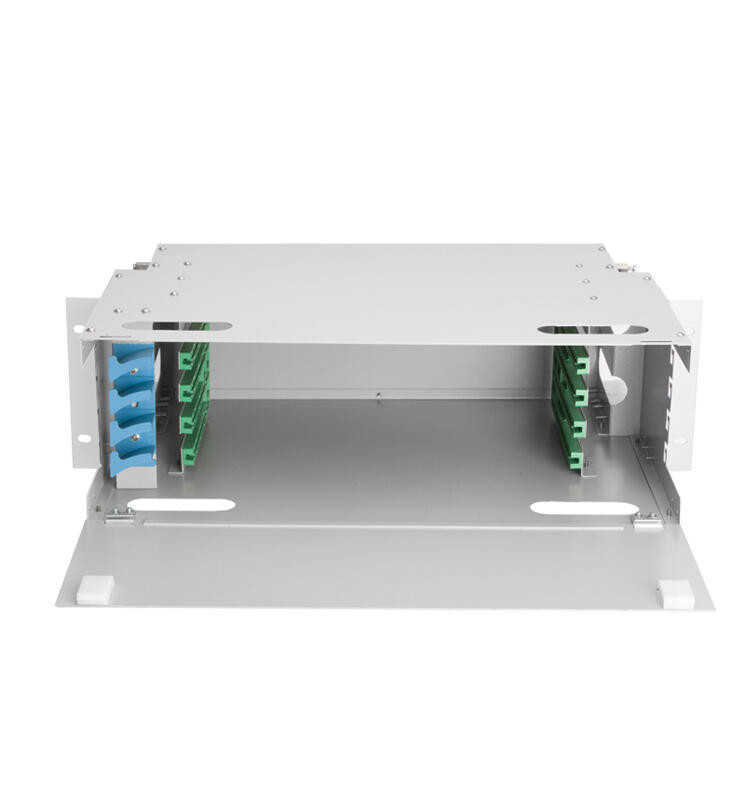

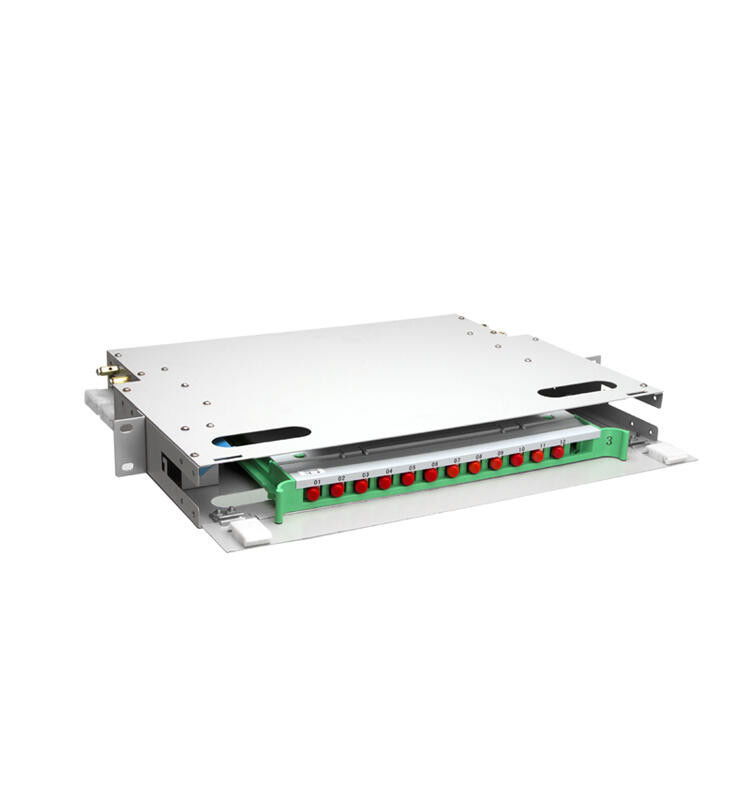

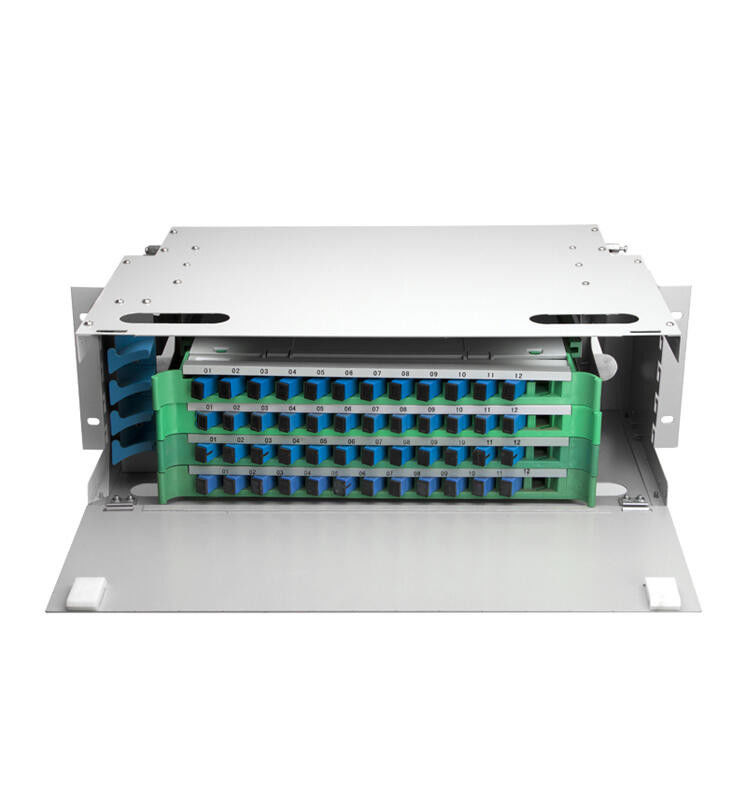

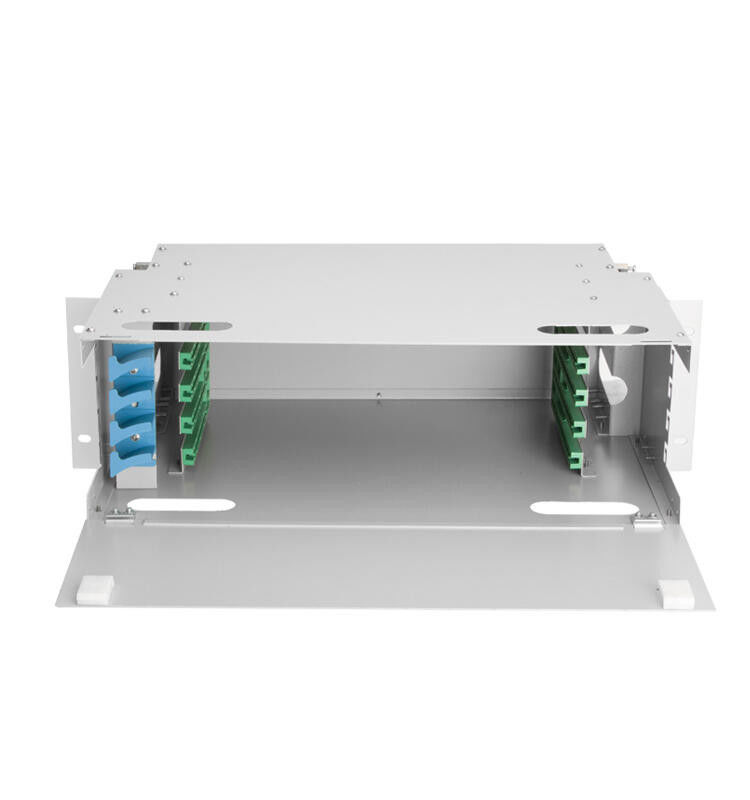

Khung kết cuối sợi quang 12 144 FC ODF 19 inch

Khung phân phối quang 19 inch (ODF)

Sự miêu tả

Khung phân phối quang (ODF) chủ yếu được sử dụng để kết nối và lập lịch cho các sợi quang và cáp quang.Nó được áp dụng cho các điểm giao nhau giữa mạng truyền dẫn quang và các thiết bị truyền dẫn quang cũng như giữa các cáp quang trong mạng truy nhập.

Ứng dụng

• Hệ thống FTTX
• Mạng PON
• Liên kết CATV
• Phân phối tín hiệu quang học

Đặc tính

• 19 'lắp tiêu chuẩn, có sẵn cho tất cả các loại giá và tủ.
• Kim loại, nhựa phun tĩnh điện.Ngoại hình gọn gàng, kết cấu hợp lý.
• Tất cả đều được thiết kế dưới dạng mô-đun;tất cả các hoạt động có thể được thực hiện ở phía trước của hộp.Cài đặt linh hoạt.Thuận tiện cho việc vận hành và bảo trì.
• Dễ dàng lắp đặt inlay, thuận tiện để mở rộng dung lượng, độ xiên của bộ chuyển đổi là 30o
• Thích hợp cho cả cáp ruy băng và cáp sợi chùm.
• Mỗi khay mối nối có thể được kẹp với các bộ điều hợp 12FC, SC, ST, LC (Hai mặt).
• Cấu trúc nhựa, độ bền cao với vẻ ngoài hoàn hảo
• Đảm bảo bán kính uốn cong của dây vá và tránh tia laser đốt mắt.
• Các loại dấu nối và dấu phân phối, dễ dàng tạo hồ sơ hợp nhất và phân phối

Thuộc tính quang điện

• Tiết diện dây nối đất: ＞ 6mm².
• Suy hao chèn: ≦ 0,2dB.
• Mất kết nối: ≦ 0,5dB.
• Mất mát trở lại: UPC ≧ 50dB, APC ≧ 70dB.
• Tuổi thọ của phích cắm và kéo> 1000 lần bền bỉ.
• Điện trở cách điện 2x104MΩ / 500V (DC).
• Độ bền điện: nó có thể chịu được 3000V (dòng điện một chiều) / 1min mà không có hiện tượng đánh thủng / bay hồ quang.

Tính chất cơ học

• Thuộc tính chống chậm: GB5169.7 Một tiêu chuẩn dùng thử.
• Cáp quang đi vào từ phía dưới, chống thấm nước đáng tin cậy.
• Bề mặt của thân hộp có thể chịu áp suất lớn hơn bề mặt của bề mặt lớn hơn 1000N.
• Mặt ngoài của cửa có thể chịu được áp lực thẳng đứng lớn hơn 200N

Sự chỉ rõ
