| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 10 CHIẾC |
| chi tiết đóng gói: | TÚI PP, HỘP TRONG, HỘP NGOÀI |
| Thời gian giao hàng: | 2-7 NGÀY |
| Điều khoản thanh toán: | T / T, L / C, WEST UNION |
| Khả năng cung cấp: | 800.000 |
| Mô hình KHÔNG.: | FOSC-1021H | Chuyển: | FOB |
|---|---|---|---|
| Số lượng cổng vào / ra: | 1 cổng hình bầu dục 8 cổng tròn | Đường kính của cáp quang: | 5mm ~ 38mm |
| Điểm nổi bật: | mối nối bao vây sợi quang 5mm,bao vây mối nối sợi quang 96F,mối nối mái vòm IP68 |
||
FOSC thích hợp để bảo vệ các mối nối cáp quang trong các ứng dụng đi thẳng và rẽ nhánh.Nó có thể được đặt trong các ứng dụng chôn trực tiếp trên không, dưới đất, treo tường, hố ga và ống dẫn.
Dựa trên một công thức tiên tiến, các bộ phận nhựa được làm bằng nhựa kỹ thuật có độ bền cao, được đúc phun bằng thiết bị điều khiển số, do đó ngăn ngừa hiệu quả sản phẩm khỏi lão hóa do lạnh, nhiệt, oxy và bức xạ tia cực tím.
Vỏ vững chắc và các bộ phận chính cung cấp khả năng chống cháy, chống nước và chống động đất đồng thời bảo vệ các mối nối trong quá trình kéo, căng và va đập.
Nó đảm bảo độ tin cậy và sử dụng lâu dài dưới nhiệt độ môi trường từ -40 ℃ đến +80 ℃

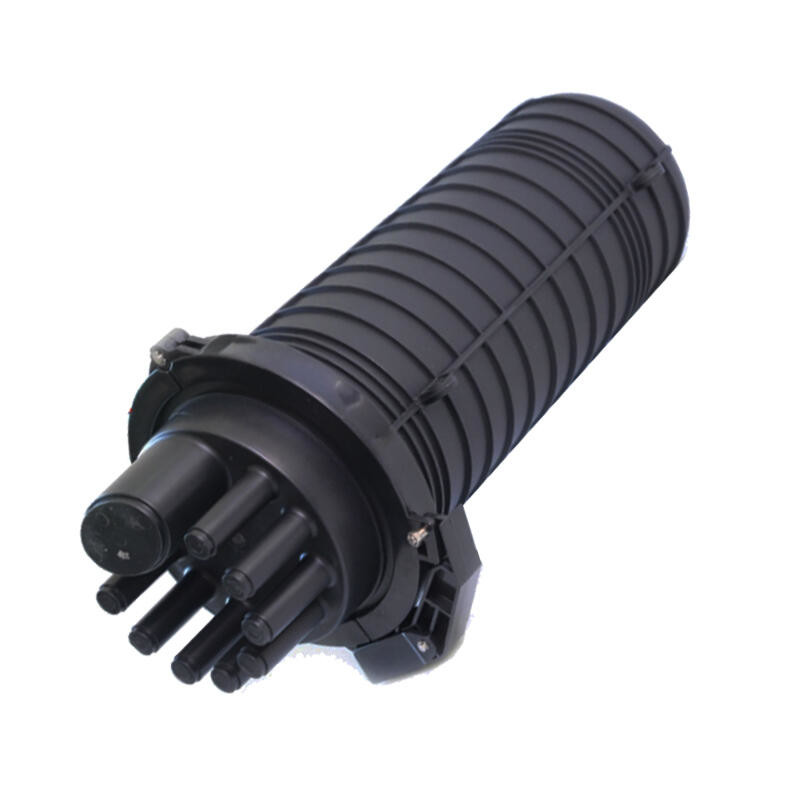

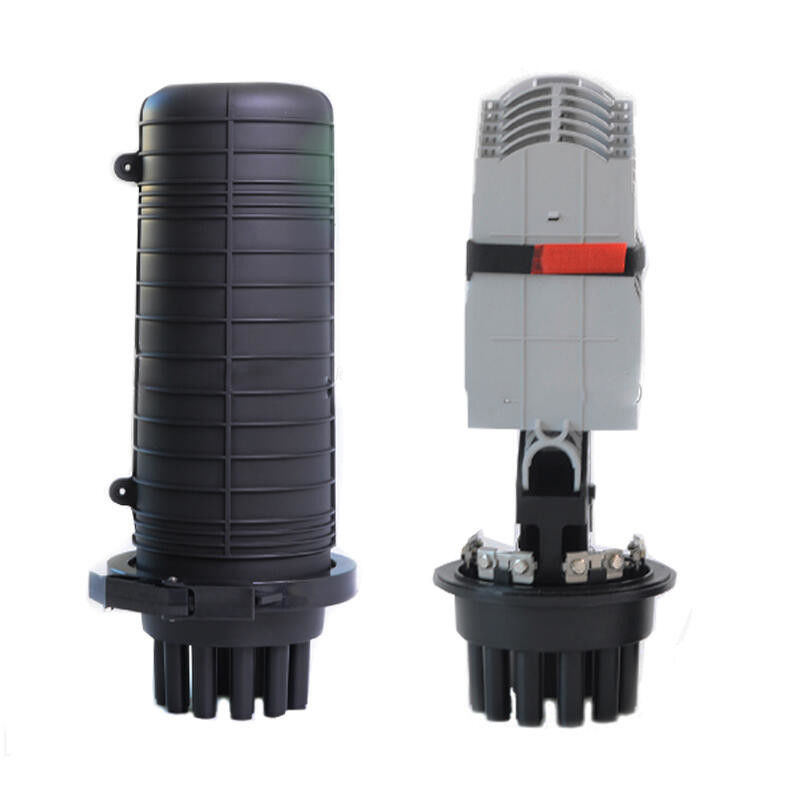

Kiểu đóng mối nối cáp quang kiểu DOME còn được gọi là kiểu đóng dọc, nó thích hợp cho việc truy cập FTTH.Đầu vào và đầu ra nằm trên cùng một phía.Một lỗ hình bầu dục và ba lỗ tròn tạo điều kiện thuận lợi cho hoạt động.Nó phù hợp cho việc lắp đặt trên không, dưới mặt đất, tiến hành
Thích hợp cho sợi bó và sợi ruy băng.
Trên không
Bí mật
Treo tường
Lắp ống dẫn và lắp lỗ tay
Nhiệt độ môi trường dao động từ –40 ℃ đến + 65 ℃.
Cấu trúc niêm phong co nhiệt.
Chất liệu thân nhựa công nghiệp cao cấp.
Một lỗ hình bầu dục và ba lỗ tròn cho lối vào cáp.
Phù hợp với đường kính cáp 5mm-25mm.
Hỗ trợ trên không, dưới lòng đất, đường ống, lỗ người, lỗ tay
Cấp độ bảo vệ đạt IP68.
Truy cập 360 độ, uốn sợi> 40mm.
Dung lượng tối đa: dải đơn 96F hoặc 144F.
Số khay: 4 cái x 24F.
Nhiệt độ làm việc: –40 ℃ đến +60 ℃
Áp suất khí quyển: 70 ~ 106Kpa
Hiệu suất làm kín nhiệt độ bình thường: 72h, áp suất không khí bên trong 70Kpa, không giảm.
Hiệu suất làm kín nhiệt độ cao: 60 ℃ 168h, áp suất không khí bên trong 70Kpa, không giảm.
Độ bền kéo: 1000N
Cường độ nén: 2000N / 10cm2 trong vòng 1 phút
Điện trở cách điện: hơn 10MΩ giữa các bộ phận kim loại hoặc giữa các bộ phận kim loại và đất
Độ bền điện môi: 15KV DC, 2 phút, không có tia lửa và hồ quang bay
Cuộc sống làm việc: hơn 20 năm
|
Kích thước bên ngoài (Chiều cao x Đường kính) |
470mm × 210mm |
|
Trọng lượng (không bao gồm hộp bên ngoài) |
2250g — 2310g |
|
Số lượng cổng vào / ra |
1 cổng hình bầu dục 8 cổng tròn |
|
Đường kính của cáp quang |
5mm ~ 38mm |
|
Năng lực của FOSC |
Béo: 24-144 (lõi) |
|
Không. |
Tên các thành phần |
Số lượng |
Sử dụng |
Nhận xét |
| 1 |
Bìa FOSC |
1 miếng |
Bảo vệ toàn bộ các mối nối cáp quang |
Cao x Đường kính 470mm x 210mm |
| 2 |

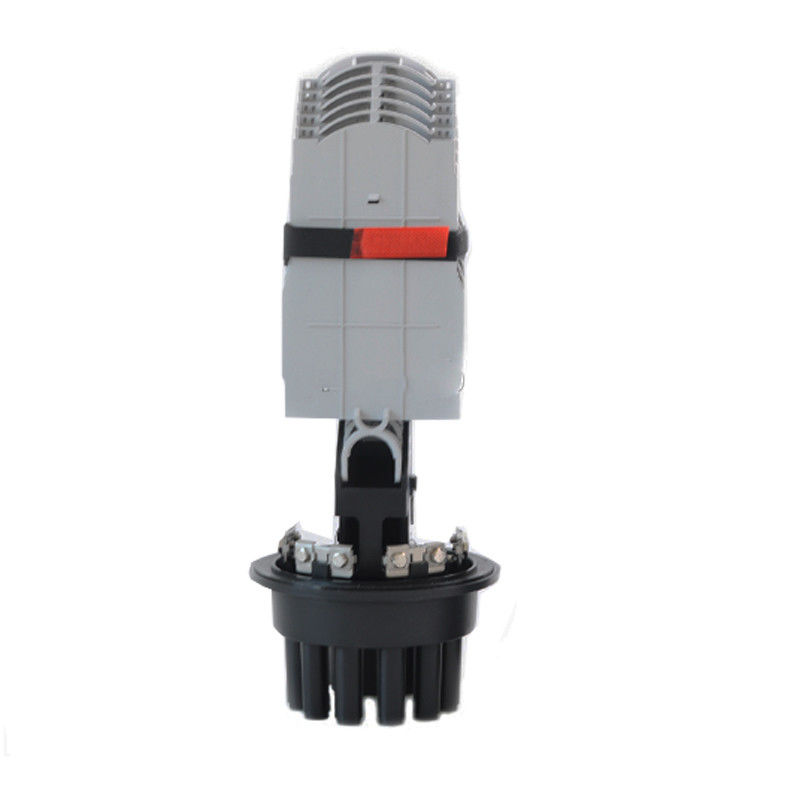

Khay nối sợi quang |
Tối đa4 khay (nhiều khay) |
Cố định ống bảo vệ và sợi giữ nhiệt có thể co lại |
Phù hợp với: Béo: 4,6,8,12,24 (lõi) |
| 3 |
Khay giữ sợi |
1 miếng |
Giữ sợi với lớp áo bảo vệ |
|
| 4 |
Cơ sở |
1 bộ |
Sửa chữa cấu trúc bên trong và bên ngoài |
|
| 5 |
Vòng nhựa |
1 bộ | Cố định giữa nắp và đế FOSC | |
| 6 | Lắp kín | 1 miếng | Niêm phong giữa nắp và đế FOSC | |
| 7 | Van kiểm tra áp suất | 1 bộ | Sau khi bơm không khí, nó được sử dụng để kiểm tra áp suất và kiểm tra niêm phong | Cấu hình theo yêu cầu |
| số 8 | Thiết bị dẫn xuất nối đất | 1 bộ | Bắt nguồn từ các bộ phận kim loại của sợi cáp trong FOSC để nối đất sự liên quan |
Cấu hình theo yêu cầu |
