| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 10 CHIẾC |
| chi tiết đóng gói: | TÚI PP, HỘP TRONG, HỘP NGOÀI |
| Thời gian giao hàng: | 2-7 NGÀY |
| Điều khoản thanh toán: | T / T, L / C, WEST UNION |
| Khả năng cung cấp: | 800.000 |
| Mẫu số: | Bộ chia PLC sợi quang Loại sợi quang | Vận chuyển: | FOB |
|---|---|---|---|
| Làm nổi bật: | Sản phẩm FTTH 1260nm 1x8 Bare Fiber,Sản phẩm FTTH 1260nm,hộp kết thúc cáp quang 0 |
||

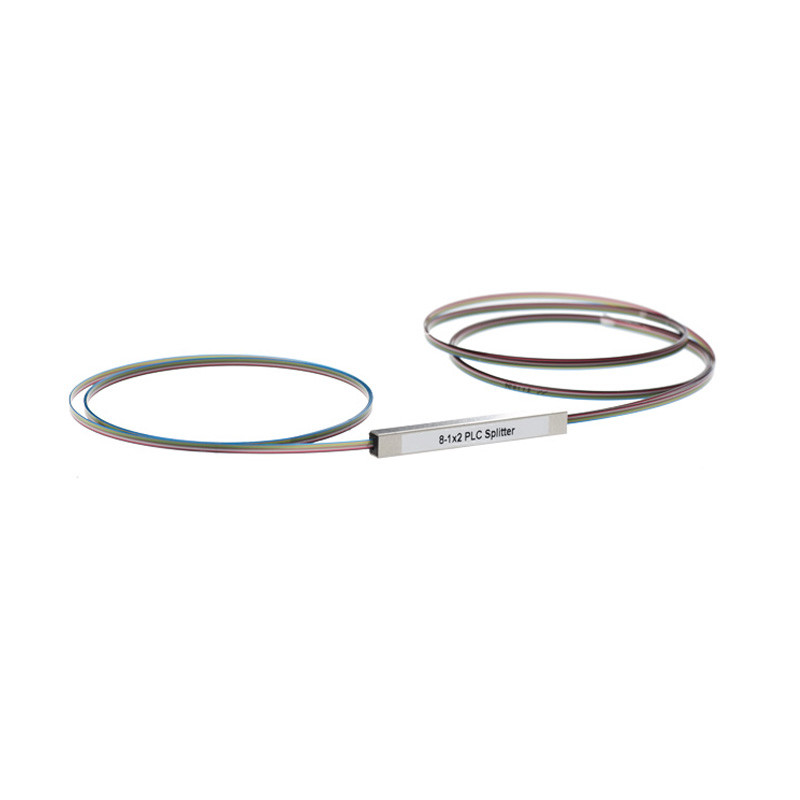

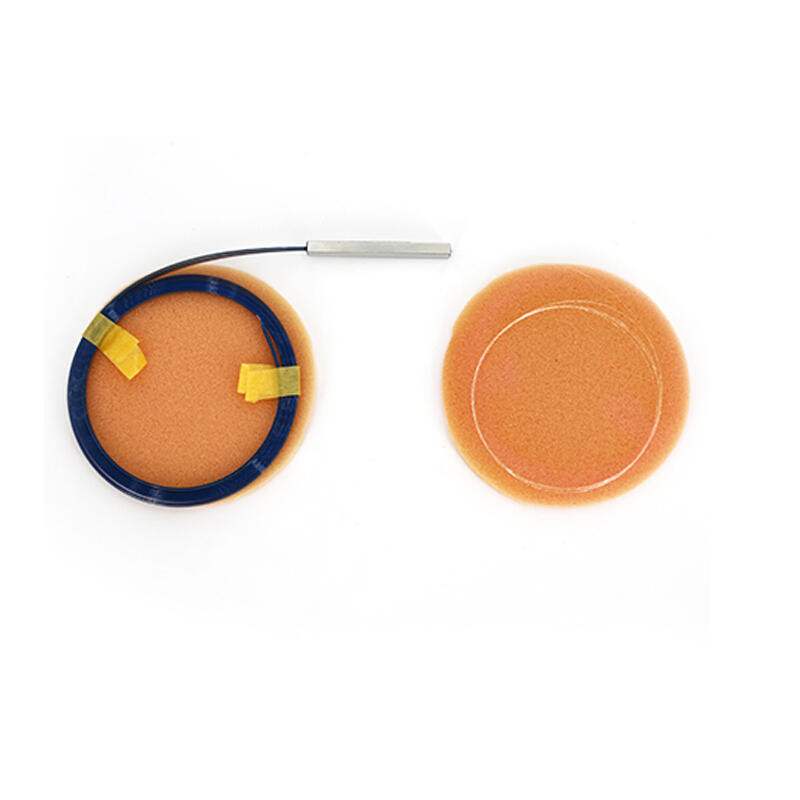

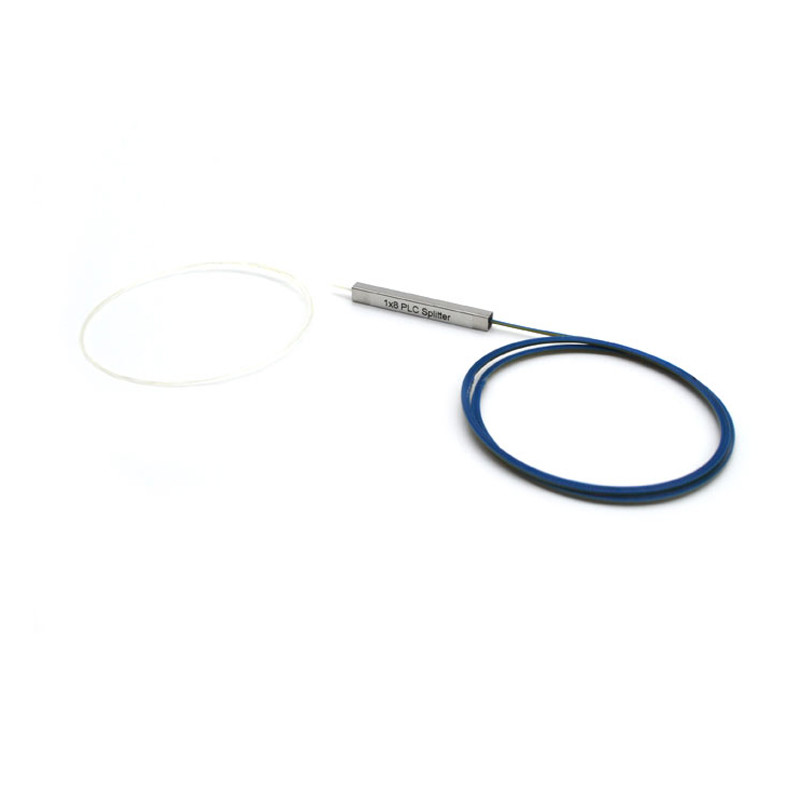

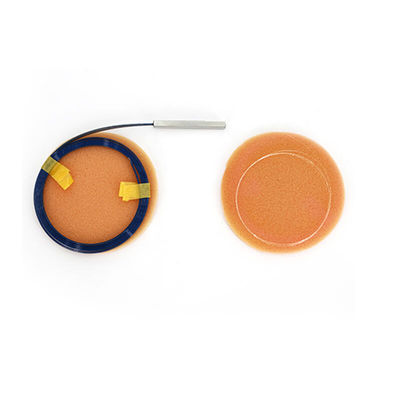

Bộ tách sóng PLC (Planar Lightwave Circuit) là Bộ tách chế độ đơn với tỷ lệ phân chia đồng đều từ một sợi đầu vào đến nhiều sợi đầu ra.Số lượng phân chia có sẵn là: 1x4, 1x8, 1x16 và 1x32.Bộ tách PLC có sẵn với sợi quang singlemode ống lỏng 900µm và kết thúc hoặc không kết thúc theo nhu cầu của bạn.Bộ tách PLC không kết nối không có đầu nối để dễ dàng ghép hoặc nối.Bộ tách PLC được kết nối có sẵn với sự lựa chọn của bạn về Cáp quang.Kết nối: LC / UPC, LC / APC, SC / UPC, SC / APC, FC / UPC, FC / APC và ST / UPC.
Mất chèn thấp
PDL thấp
Thiết kế nhỏ gọn
Tính đồng nhất giữa kênh với kênh tốt
Bước sóng hoạt động rộng:
Từ 1260nm đến 1650nm
Nhiệt độ hoạt động rộng:
Từ -40 ℃ đến 85 ℃
Độ tin cậy và độ ổn định cao
Hệ thống FTTX
Mạng PON
Liên kết CATV
Phân phối tín hiệu quang học
Telcordia GR-1209-CORE
Telcordia GR-1221-COR
RoHS
Bảng 1 - Bộ chia PLC 1 × N
| Thông số | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 1 × 128 |
| Bước sóng hoạt động (nm) | 1260 ～ 1650 | ||||||
| Loại sợi | G657A1 hoặc do khách hàng chỉ định | ||||||
| Suy hao chèn (dB) (P / S Grade) | 3,8 / 4,0 | 7,1 / 7,3 | 10,2 / 10,5 | 13,5 / 13,7 | 17 / 17,4 | 20./20.4 | 23,8 / 24,2 |
| Mất đồng nhất (dB) | 0,4 | 0,6 | 0,8 | 1,2 | 1,5 | 2 | 2,5 |
| Suy hao phụ thuộc phân cực (dB) | 0,2 | 0,2 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 |
| Suy hao trở lại (dB) (P / S Grade) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Định hướng (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Suy hao phụ thuộc bước sóng (dB) | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 |
| Nhiệt độ ổn định (-40 ～ 85 ℃) (dB) | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 |
| Nhiệt độ hoạt động (℃) | -40 ～ 85 | ||||||
| Nhiệt độ bảo quản (℃) | -40 ～ 85 | ||||||
| Kích thước thiết bị (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | N / A |
| Kích thước mô-đun (mm) | 100x80x1 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | 140 × 115 × 18 |
| Kích thước mô-đun nhỏ (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 | N / A |
Bảng 2 - Bộ chia PLC 2 × N
| Thông số | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 |
| Bước sóng hoạt động (nm) 1260 ～ 1650 | ||||||
| Loại sợi quang G657A1 hoặc do khách hàng chỉ định | ||||||
| Suy hao chèn (dB) (P / S Grade) | 4 | 7.6 | 11 | 14.4 | 17,5 | 21 |
| Mất đồng nhất (dB) | 0,6 | 1 | 1,2 | 1,5 | 1,8 | 2,2 |
| Suy hao phụ thuộc phân cực (dB) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Suy hao trở lại (dB) (P / S Grade) | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 |
| Định hướng (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| Suy hao phụ thuộc bước sóng (dB) | 0,3 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 |
| Nhiệt độ ổn định (-40 ～ | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 |
| 85 ℃) (dB) | ||||||
| Nhiệt độ hoạt động (℃) | -40 ～ 85 | |||||
| Nhiệt độ bảo quản (℃) | -40 ～ 85 | |||||
| Kích thước thiết bị (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
| Kích thước mô-đun (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 |
| Kích thước mô-đun nhỏ (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 |
