| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 10 CHIẾC |
| chi tiết đóng gói: | TÚI PP, HỘP TRONG, HỘP NGOÀI |
| Thời gian giao hàng: | 2-7 NGÀY |
| Điều khoản thanh toán: | T / T, L / C, WEST UNION |
| Khả năng cung cấp: | 800.000 |
| Mô hình KHÔNG.: | SC FC ST MU LC | Chuyển: | FOB |
|---|---|---|---|
| Điểm nổi bật: | Bộ chia sợi quang GPON 1x4,bộ chia sợi quang 1x4 Bộ chia quang 1x8,1x2 1650nm |
||

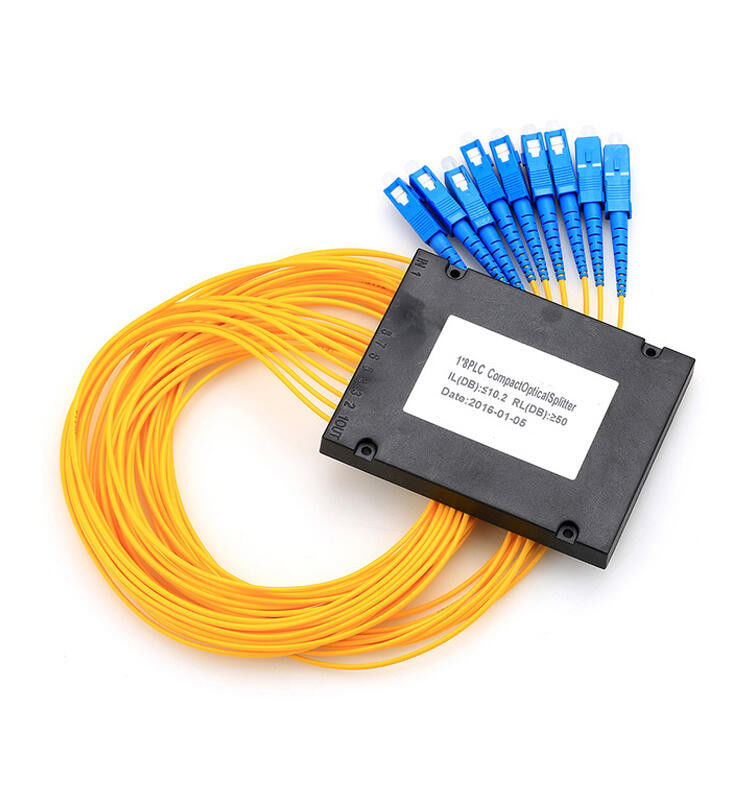

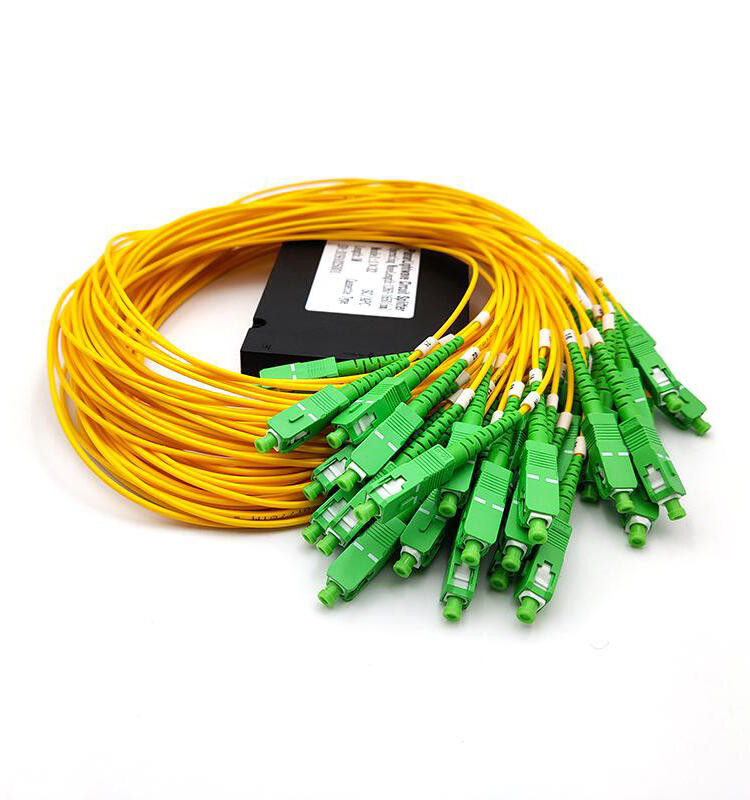

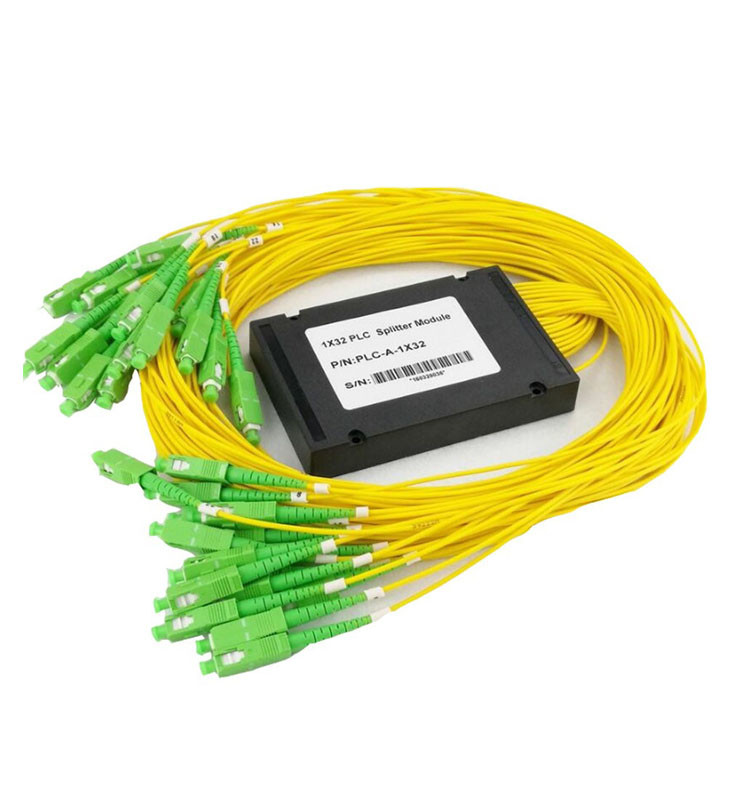

Hộp ABS Bộ chia PLC cáp quang FTTH GPON
Sự miêu tả
Bộ tách sóng PLC (Planar Lightwave Circuit) là Bộ tách chế độ đơn với tỷ lệ phân chia đồng đều từ một sợi đầu vào đến nhiều sợi đầu ra.Số lượng phân chia có sẵn là: 1x4, 1x8, 1x16 và 1x32.Bộ tách PLC có sẵn với sợi quang singlemode ống lỏng 900µm và kết thúc hoặc không kết thúc theo nhu cầu của bạn.Bộ tách PLC không kết nối không có đầu nối để dễ dàng ghép hoặc nối.Bộ chia PLC được kết nối có sẵn với sự lựa chọn của bạn về Đầu nối sợi quang: LC / UPC, LC / APC, SC / UPC, SC / APC, FC / UPC, FC / APC và ST / UPC.
Đặc trưng
Mất chèn thấp
PDL thấp
Thiết kế nhỏ gọn
Tính đồng nhất giữa kênh với kênh tốt
Bước sóng hoạt động rộng:
Từ 1260nm đến 1650nm
Nhiệt độ hoạt động rộng:
Từ -40 ℃ đến 85 ℃
Độ tin cậy và độ ổn định cao
Ứng dụng
Hệ thống FTTX
Mạng PON
Liên kết CATV
Phân phối tín hiệu quang học
Tuân thủ
Telcordia GR-1209-CORE
Telcordia GR-1221-COR
RoHS
Thông số kỹ thuật
Bảng 1 - Bộ chia PLC 1 × N
|
Thông số |
1 × 2 |
1 × 4 |
1 × 8 |
1 × 16 |
1 × 32 |
1 × 64 |
1 × 128 |
|
Bước sóng hoạt động (nm) |
1260～ 1650 |
||||||
|
Loại sợi |
G657A1 hoặc do khách hàng chỉ định |
||||||
|
Suy hao chèn (dB)(Lớp P / S) |
3,8 / 4,0 |
7,1 / 7,3 |
10,2 / 10,5 |
13,5 / 13,7 |
17 / 17,4 |
20./20.4 |
23,8 / 24,2 |
|
Mất đồng nhất (dB) |
0,4 |
0,6 |
0,8 |
1,2 |
1,5 |
2 |
2,5 |
|
Suy hao phụ thuộc phân cực (dB) |
0,2 |
0,2 |
0,2 |
0,25 |
0,3 |
0,35 |
0,4 |
|
Suy hao trở lại (dB) (Lớp P / S) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
Định hướng (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
|
Suy hao phụ thuộc bước sóng (dB) |
0,3 |
0,3 |
0,3 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Nhiệt độ ổn định (-40～ 85 ℃) (dB) |
0,4 |
0,4 |
0,4 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Nhiệt độ hoạt động (℃) |
-40～ 85 |
||||||
|
Nhiệt độ bảo quản (℃) |
-40～ 85 |
||||||
|
Kích thước thiết bị (mm) |
4x4x40 |
4x4x40 |
4x4x40 |
4x7x50 |
4x7x50 |
4x12x60 |
N / A |
|
Kích thước mô-đun (mm) |
100x80x1 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
141x115x18 |
140 × 115 × 18 |
|
Kích thước mô-đun nhỏ (mm) |
4x4x40 |
4x7x60 |
4x7x60 |
4x12x60 |
6x20x80 |
6x40x80 |
N / A |
Bảng 2 - Bộ chia PLC 2 × N
|
Thông số |
2 × 2 |
2 × 4 |
2 × 8 |
2 × 16 |
2 × 32 |
2 × 64 |
|
Bước sóng hoạt động (nm) 1260～ 1650 |
|
|
|
|
|
|
|
Loại sợi quang G657A1 hoặc do khách hàng chỉ định |
|
|
|
|
|
|
|
Suy hao chèn (dB)(Lớp P / S) |
4 |
7.6 |
11 |
14.4 |
17,5 |
21 |
|
Mất đồng nhất (dB) |
0,6 |
1 |
1,2 |
1,5 |
1,8 |
2,2 |
|
Suy hao phụ thuộc phân cực (dB) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
Suy hao trở lại (dB) (Lớp P / S) |
0,2 |
0,2 |
0,3 |
0,3 |
0,4 |
0,4 |
|
Định hướng (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Suy hao phụ thuộc bước sóng (dB) |
0,3 |
0,4 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Nhiệt độ ổn định (-40～ |
0,4 |
0,4 |
0,4 |
0,5 |
0,5 |
0,5 |
|
Nhiệt độ hoạt động (℃) |
-40～ 85 |
|
|
|
|
|
|
Nhiệt độ bảo quản (℃) |
-40～ 85 |
|
|
|
|
|
|
Kích thước thiết bị (mm) |
4x4x40 |
4x4x40 |
4x4x40 |
4x7x50 |
4x7x50 |
4x12x60 |
|
Kích thước mô-đun (mm) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
141x115x18 |
|
Kích thước mô-đun nhỏ (mm) |
4x4x40 |
4x7x60 |
4x7x60 |
4x12x60 |
6x20x80 |
6x40x80 |
