| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 10 CHIẾC |
| chi tiết đóng gói: | TÚI PP, HỘP TRONG, HỘP NGOÀI |
| Thời gian giao hàng: | 2-7 NGÀY |
| Điều khoản thanh toán: | T / T, L / C, WEST UNION |
| Khả năng cung cấp: | 800.000 |
| Mô hình KHÔNG.: | OTDR-3302S | Chuyển: | FOB |
|---|---|---|---|
| Điểm nổi bật: | Công cụ kiểm tra sợi quang 1550nm cầm tay,Công cụ kiểm tra sợi quang otdr 22dB,bộ kiểm tra sợi quang RJ45 Ethernet |
||

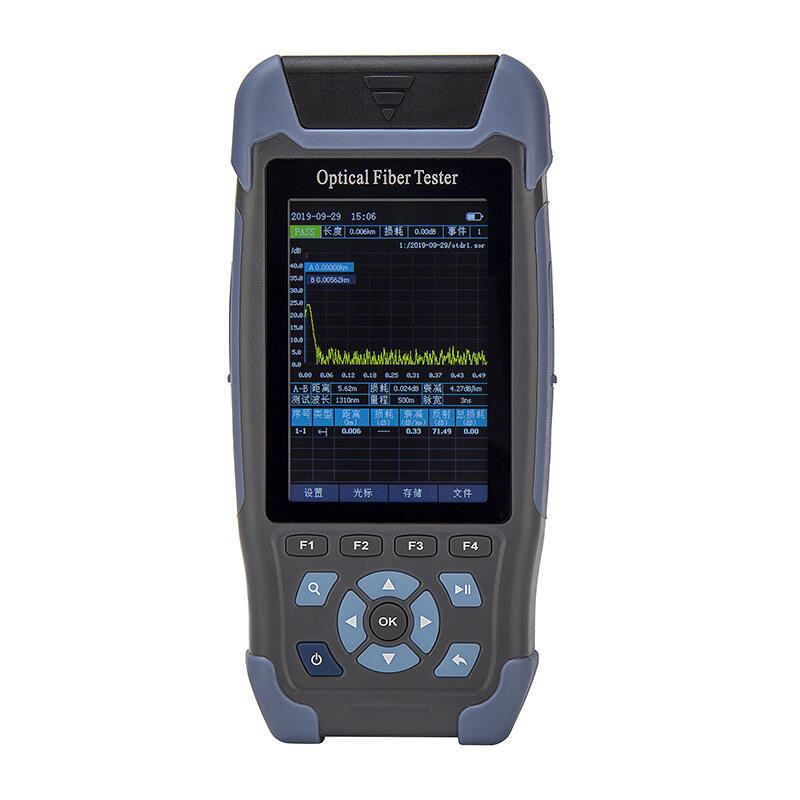

OTDR-3302S Mini Pro OTDR được áp dụng cho FTTx và xây dựng và bảo trì mạng truy cập, để kiểm tra tự động phát hiện điểm đứt, độ dài, suy hao và ánh sáng đầu vào, tự động kiểm tra bằng một phím.Máy được thiết kế nhỏ gọn với màn hình LCD 3.5 inch nhiều màu sắc, thiết kế vỏ nhựa mới, chống va đập và rơi rớt.Máy kiểm tra cũng kết hợp 8 chức năng với OTDR tích hợp cao, Bản đồ sự kiện, Nguồn sáng ổn định, Đồng hồ đo điện quang, Bộ định vị lỗi trực quan, hiệu đính trình tự cáp, đo chiều dài cáp và các chức năng chiếu sáng.Nó có thể nhanh chóng phát hiện điểm ngắt, kết nối đa năng, bộ nhớ trong 600, thẻ TF, bộ lưu trữ dữ liệu USB và pin lithium 4000mAh tích hợp, sạc USB.Nó là một lựa chọn tốt cho công việc thực địa lâu dài.

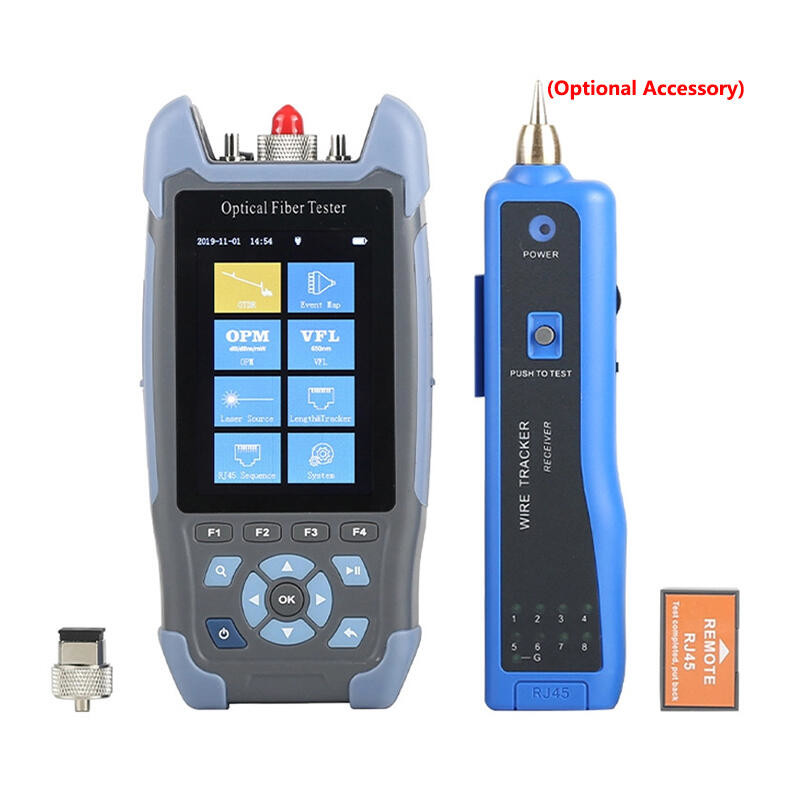

9 chức năng trong 1 thiết bị
OTDR: 1310 / 1550nm, 24 / 22dB, 5m ~ 60K
Bản đồ sự kiện (tương tự như EXFO iOLM
Đồng hồ đo công suất quang: -50 ~ + 26dB
Nguồn sáng quang học: 1310 / 1550nm,> -5dB
Bộ định vị lỗi hình ảnh:> = 10m
Cáp Ethernet RJ45 nối tiếp
RJ45 Ethernet Cable DistancBộ theo dõi cáp Ethernet RJ45
Đèn LED
Khắc phục sự cố trong chặng đường cuối cùng của FTTx
Kiểm tra liên kết điểm-điểm
Kiểm tra mạng CATV
|
Mini-Pro OTDR |
||
|
Người mẫu |
OTDR-3302S |
|
|
Bước sóng |
1310nm / 1550nm ± 20nm |
|
|
Loại sợi |
G.652 SM sợi |
|
|
Dải động |
24dB / 22dB |
|
|
Phạm vi kiểm tra |
5m ~ 60km |
|
|
Vùng mù sự kiện |
3m |
|
|
Vùng mù ATT |
8m |
|
|
Chiều rộng xung |
3ns ~ 10us |
|
|
Phạm vi chính xác |
± (1m + Khoảng thời gian lấy mẫu + 0,005% * Khoảng cách kiểm tra) |
|
|
Độ chính xác mất mát |
± 0,2dB / dB |
|
|
Điểm lấy mẫu |
16k ~ 128k |
|
|
Độ phân giải lấy mẫu |
0,05m ~ 8m |
|
|
Độ chính xác của phản xạ |
± 3dB |
|
|
Lưu trữ dữ liệu |
Nội bộ:≥600, Bên ngoài: Thẻ TF |
|
|
Mức độ an toàn laser |
LớpⅡcấp độ |
|
|
Định dạng tệp |
Định dạng tệp tiêu chuẩn SOR |
|
|

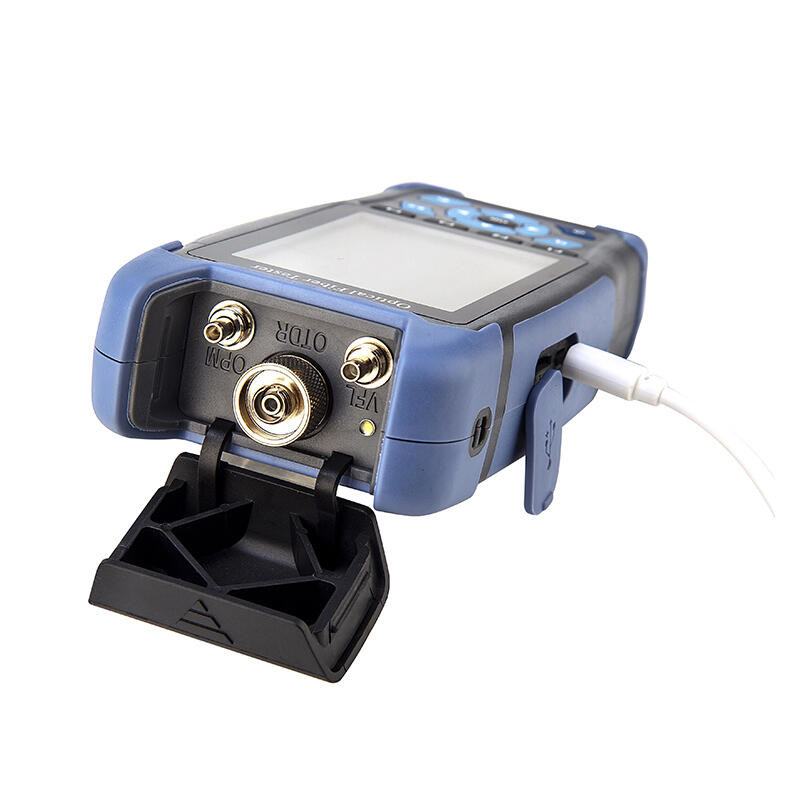

Tư nối |
FC / UPC (SC, ST có thể hoán đổi cho nhau) |
|
|
Máy đo công suất quang học |
||
|
Dải sóng |
800nm ~ 1700nm |
|
|
Loại giao diện |
Universal FC / SC / ST |
|
|
Phạm vi kiểm tra |
-50dBm ~ + 26dBm |
|
|
Tính không chắc chắn |
± 5% |
|
|
Nhận dạng tần số |
CW / 270/330 / 1k / 2kHz |
|
|
Bước sóng hiệu chuẩn |
850/980/1300/1310/1490/11550/1625 / 1650nm |
|
|
Nguồn sáng quang học |
||
|
Loại LD |
FP-LD |
|
|
Bước sóng đầu ra |
1550nm ± 20nm |
1310nm / 1550nm ± 20nm |
|
Công suất ra |
≥-5dBm |
|
|
Tần số điều chế |
270/330 / 1k / 2kHz |
|
|
Sự ổn định |
CW, ± 0,5dB / 15 phút (Kiểm tra sau 15 phút làm nóng sơ bộ) |
|
|
Tư nối |
FC / UPC (SC, ST có thể hoán đổi cho nhau) |
|
|
VFL |
||
|
Bước sóng công việc |
650nm ± 20nm |
|
|
Công suất ra |
≥10mW |
|
|
Chế độ |
CW / 1Hz / 2Hz |
|
|
Tư nối |
FC / SC / ST |
|
|
Đo chiều dài cáp RJ45 |
||
|
Phạm vi kiểm tra |
1000m |
|
|
Các thông số khác |
||
|
Trưng bày |
LCD màu 3,5 inch |
|
|
Giao diện dữ liệu |
Micro USB |
|
|
Lưu trữ ngoài |
Thẻ TF |
|
|
Nguồn cấp |
Polymer Li-pin: 3.7V, 4000mAh, Bộ đổi nguồn: 5VDC, 2A |
|
|
Tuổi thọ pin |
Chế độ chờ> 20h, Thời gian đo> 12h |
|
|
Nhiệt độ hoạt động |
-10℃~ + 50℃ |
|
|
Nhiệt độ bảo quản |
-40℃~ + 70℃ |
|
|
Độ ẩm tương đối |
0 ~ 95% không ngưng tụ |
|
|
Cân nặng |
≤350g |
|
|
Kích thước |
173mm * 82mm * 37mm |
|
Ghi chú:
1. Nhiệt độ thử nghiệm 25 ℃ ± 2 ℃, Độ rộng xung tối đa, Thời gian trung bình ≥ 3 phút.
2. Điều kiện thử nghiệm của Vùng mù sự kiện là phạm vi tối thiểu, độ rộng xung tối thiểu, suy hao phản xạ của end≥45dB quang học, giá trị điển hình.
|
KHÔNG |
Tên |
Qty |
Nhận xét |
|
1 |
Tổ chức |
1 |
Bao gồm pin |
|
2 |
Bộ chuyển đổi |
1 |
|
|
3 |
Dòng dữ liệu |
1 |
|
|
4 |
CD (Phần mềm phân tích, Hướng dẫn sử dụng) |
1 |
|
|
5 |
Hướng dẫn sử dụng |
1 |
|
|
6 |
Đầu nối SC / UPC |
1 |
|
|
7 |
Chứng nhận hiệu chuẩn |
1 |
|
|
số 8 |
Giấy chứng nhận đủ điều kiện / Thẻ đảm bảo dịch vụ |
1 |
|
|
9 |
Bông sạch |
10 |
|
|
10 |
Túi đựng dụng cụ |
1 |
|
