| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 2KM |
| chi tiết đóng gói: | KHÔ GỖ, CARTON |
| Thời gian giao hàng: | 5-10 NGÀY |
| Điều khoản thanh toán: | T / T, L / C, WEST UNION |
| Khả năng cung cấp: | 100.000 lõi |
| Mô hình KHÔNG.: | FTTH GJYFJH | OD (mm): | 4,5 ± / 0,2 |
|---|---|---|---|
| Điểm nổi bật: | Cáp quang FTTH Tròn adss,cáp quang adss 4.6mm,kéo cáp quang 6.0mm GJYFJH |
||

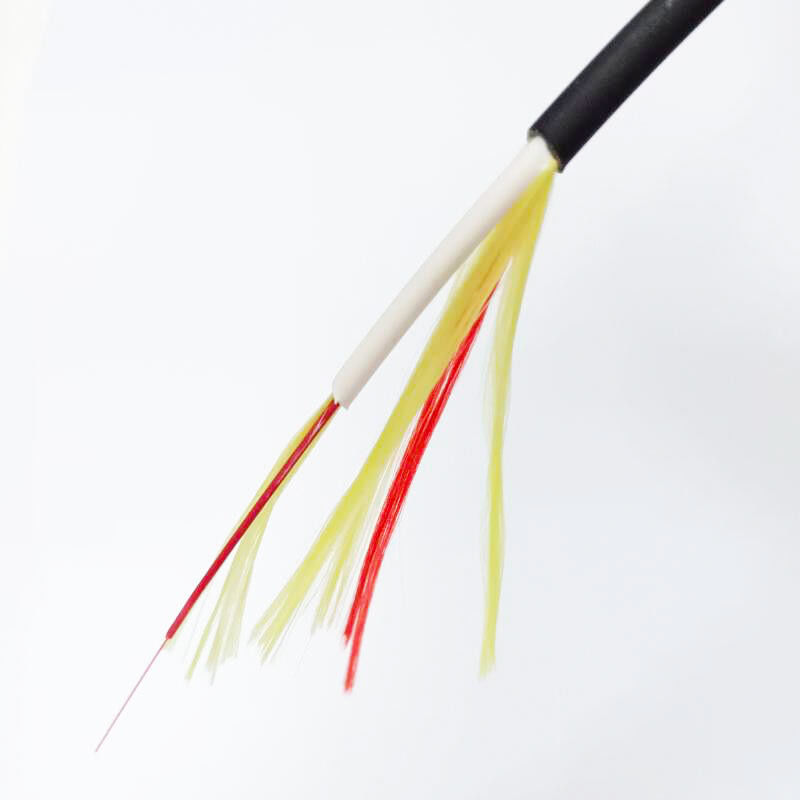

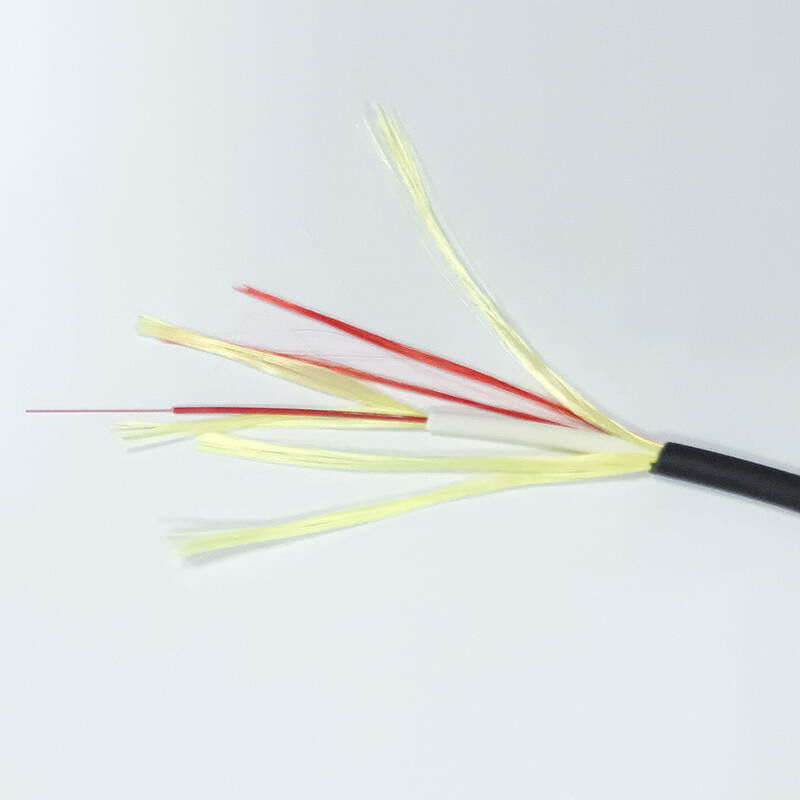

Cáp tròn FTTH Vỏ đôi để sử dụng ngoài trời / trong nhà 4,6mm
Sự mô tả
Khi đi vào một tòa nhà, vỏ bọc bên ngoài của cáp chỉ cần được tháo ra để lộ ra Áo khoác chống cháy bên trong.Hoạt động nhanh chóng và cho phép dễ dàng lắp đặt từ môi trường ngoài trời đến môi trường trong nhà mà không cần hai dây cáp khác nhau và một mối nối cáp.
Cáp thả chủ yếu được thiết kế để lắp đặt trực tiếp, tức là lắp đặt bằng kim ghim hoặc kẹp hoặc định tuyến bên trong rãnh cáp và đường gờ.Kỹ thuật lắp đặt này đặt ra các yêu cầu khắt khe hơn đối với cáp về hiệu suất uốn cong, khả năng chống nghiền và các thước đo cơ học khác.
Cáp LSZH Dual Jacket là cáp quang thả cho các ứng dụng FTTx trong nhà / ngoài trời.Thiết kế áo khoác kép độc đáo cho phép cáp được lắp đặt ngoài trời cũng như các đoạn ngắn trong nhà.Cáp có vỏ bọc chống cháy Low Smoke kép, bên ngoài là biến thể màu đen chống tia cực tím.
Cáp thả có hiệu suất uốn cong cực kỳ tốt do sợi G657 và hạn chế uốn cong sẵn có của thiết kế cáp.Bản thân cáp sẽ kiểm soát bán kính uốn cong tối thiểu và cho phép gấp khúc.
Đặc điểm cáp
Đường kính ngoài nhỏ, nhẹ, chống cháy, dễ tách, suy hao thấp, mềm về mặt vật lý
Nối trực tiếp giữa các cáp đệm chặt chẽ và không cần hộp buộc hoặc dây buộc
Thích hợp để lắp đặt, vận hành và thuận tiện cho việc bảo trì
Các ứng dụng
Như đang xây dựng để xây dựng cáp kết nối
Là cáp mềm trong nhà dọc theo tường, trần, giữa các lớp và trong ống dẫn
Làm bím tóc, đầu nối di động và dây vá cho thiết bị liên lạc

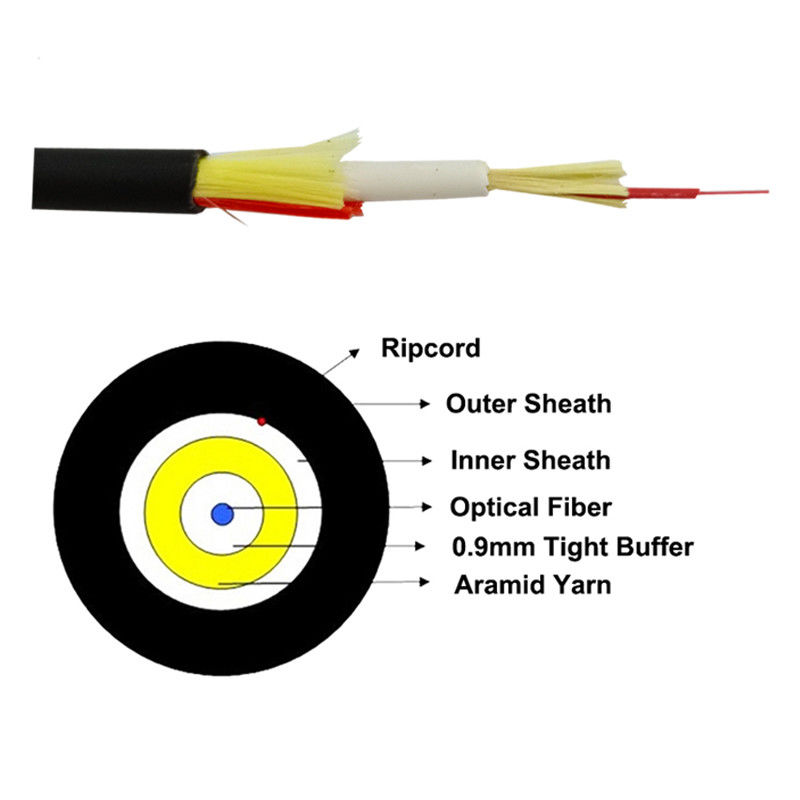

Thông số kỹ thuật cáp
Số lượng sợi | 1 | |
OD (mm) | 4,5 ± / 0,2 | |
Cáp | Vật chất | UV - LSZH |
Độ dày (mm) | 0,9 ± 0,1 |
|
OD (mm) | 3,0 ± 0,1 |
|
Cáp bên trong | Vật chất | LSZH |
Độ dày (mm) | 0,5 ± 0,05 |
|
OD (mm) | 0,85 ± 0,05 |
|
Đệm | Vật chất | LSZH |
Trọng lượng danh nghĩa t (kg / km) | 24 |
|
Độ bền kéo tối đa (N) | Dài hạn | 120 |
Thời gian ngắn | 240 |
|
Bán kính uốn nhỏ nhất (mm) | Tĩnh | 10D |
Năng động | 20D |
|
Kháng tối đa (N / 100mm) | Dài hạn | 300 |
Thời gian ngắn | 1000 |
|
Thành viên sức mạnh | Sợi Aramid |
|
Bảo vệ môi trương | RoHS TUÂN THỦ |
|
Lưu trữ hoặc vận chuyển | -20 ~ 70 ℃ |
|
Hoạt động | -20 ~ 60 ℃ |
|
Phạm vi nhiệt độ | Cài đặt | -20 ~ 60 ℃ |
Đặc tính quang học G657A2
Đặc điểm | Các điều kiện | Giá trị được chỉ định | Các đơn vị |
Đặc điểm hình học |
|
|
|
Đường kính ốp | 125,0 ± 0,7 | µm |
|
Ốp không tuần hoàn | ≤0,7 | % |
|
Đường kính lớp phủ | 245 ± 5 | µm |
|
Lỗi đồng tâm lớp phủ / lớp phủ | ≤12 | µm |
|
Lớp phủ không tuần hoàn | ≤6.0 | % |
|
Lỗi đồng tâm lõi / lớp phủ | ≤0,5 | µm |
|
Xoăn | ≥4 | m |
|
Đặc điểm quang học | |||
1310nm | ≤0,35 | dB / km |
|
1383nm | ≤0,35 | dB / km |
|
1550nm | ≤0,21 | dB / km |
|
Sự suy giảm | 1625nm | ≤0,23 | dB / km |
Suy hao so với bước sóng | 1525 ~ 1575nm | ≤0.02 | MHz * km |
1285 ~ 1330nm | ≤0.03 | MHz * km |
|
Bước sóng phân tán bằng không | 1300 ~ 1324 | nm |
|
Độ dốc phân tán bằng không | ≤0.092 | ps / (nm2 * km) |
|
Chế độ phân tán phân tán |
|
|
|
PMD sợi riêng lẻ tối đa | ≤0,1 | ps / km1 / 2 |
|
Giá trị liên kết thiết kế PMD | ≤0.06 | ps / km1 / 2 |
|
Lực lượng tiêu biểu | 0,04 | ps / km1 / 2 |
|
Bước sóng cắt cáp | ≤1260 | nm |
|
Đường kính trường chế độ | 1550nm | 9,3 ~ 10,3 | µm |
1310nm | 8,4 ~ 9,3 | µm |
|
Nhóm chỉ số khúc xạ | 1550nm | 1.467 |
|
1310nm | 1.466 |
|
|
Đặc điểm môi trường | 1310nm, 1550nm & 1625nm | ||
Chu kỳ nhiệt độ | -60 ℃ đến + 85 ℃ | ≤0.05 | dB / km |
Chu kỳ nhiệt độ-độ ẩm | -10 ℃ đến + 85 ℃, | ≤0.05 | dB / km |
Ngâm nước | 23 ℃, 30 ngày | ≤0.05 | dB / km |
Nhiệt khô | 85 ℃, 30 ngày | ≤0.05 | dB / km |
Nhiệt ẩm | 85 ℃, 85% RH, 30 ngày | ≤0.05 | dB / km |
Đặc điểm kỹ thuật cơ học | |||
Kiểm tra bằng chứng | ≥9.0 | N | |
≥1.0 | % | ||
≥100 | kpsi | ||
Mất mát do uốn vĩ mô gây ra |
|
|
|
Bán kính 1Turns @ 5mm | 1550nm | ≤0,15 | dB |
Bán kính 1Turns @ 5mm | 1625mm | ≤0,45 | dB |
Bán kính 1Turns @ 7,5mm | 1550nm | ≤0.08 | dB |
Bán kính 1Turns @ 7,5mm | 1625mm | ≤0,25 | dB |
Bán kính 1Turns @ 10mm | 1550nm | ≤0.03 | dB |
Bán kính 1Turns @ 10mm | 1625mm | ≤0,10 | dB |
Lực dải phủ | Lực trung bình điển hình | 1,5 | N |
Lực lượng đỉnh cao | ≥1,3 ≤8,9 | N |
|
Thông số nhạy cảm ăn mòn ứng suất động | 27 | ||
