| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số mô hình: | GJYFJCH |
| Số lượng đặt hàng tối thiểu: | 2KM |
| chi tiết đóng gói: | KHÔ GỖ, CARTON |
| Thời gian giao hàng: | 5-10 NGÀY |
| Điều khoản thanh toán: | T / T, L / C, WEST UNION |
| Khả năng cung cấp: | 100.000 lõi |
| Mô hình KHÔNG.: | Cáp thả ngoài trời FTTH | Vận chuyển: | FOB |
|---|---|---|---|
| Số lượng đặt hàng tối thiểu: | 1 ki lô mét | Nước xuất xứ: | Thâm Quyến |
| Điểm nổi bật: | Cáp quang FTTH trên không FIG-8,Cáp quang FTTH G657A2,cáp quang ngoài trời LSZH 1F |
||

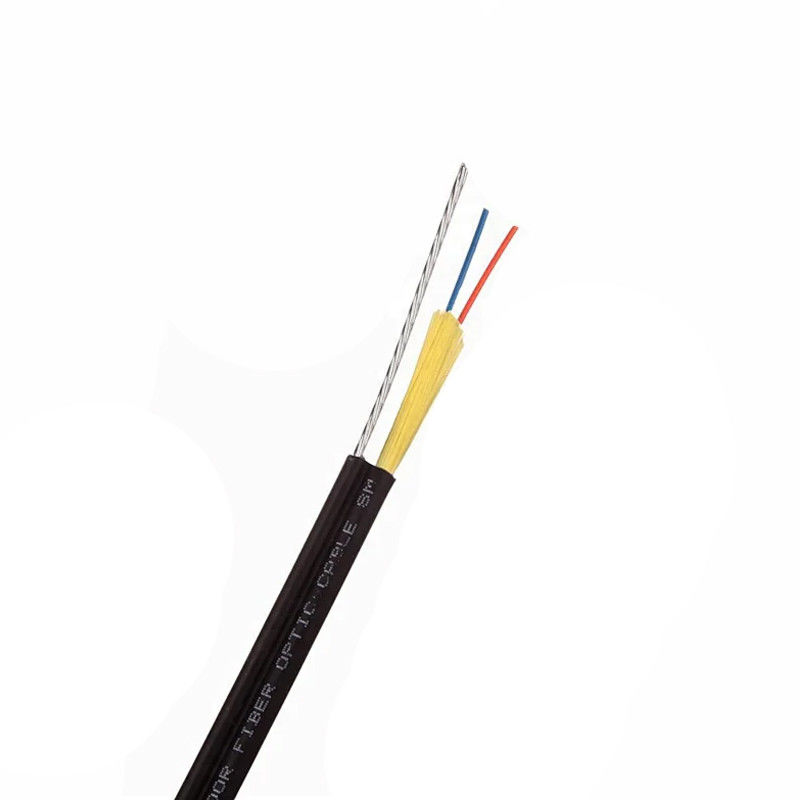

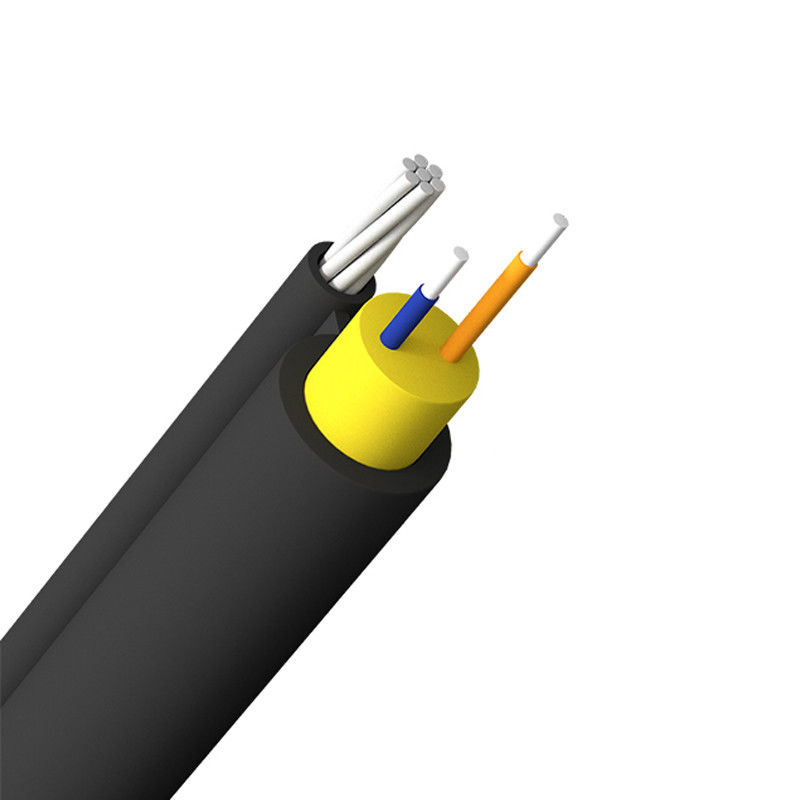

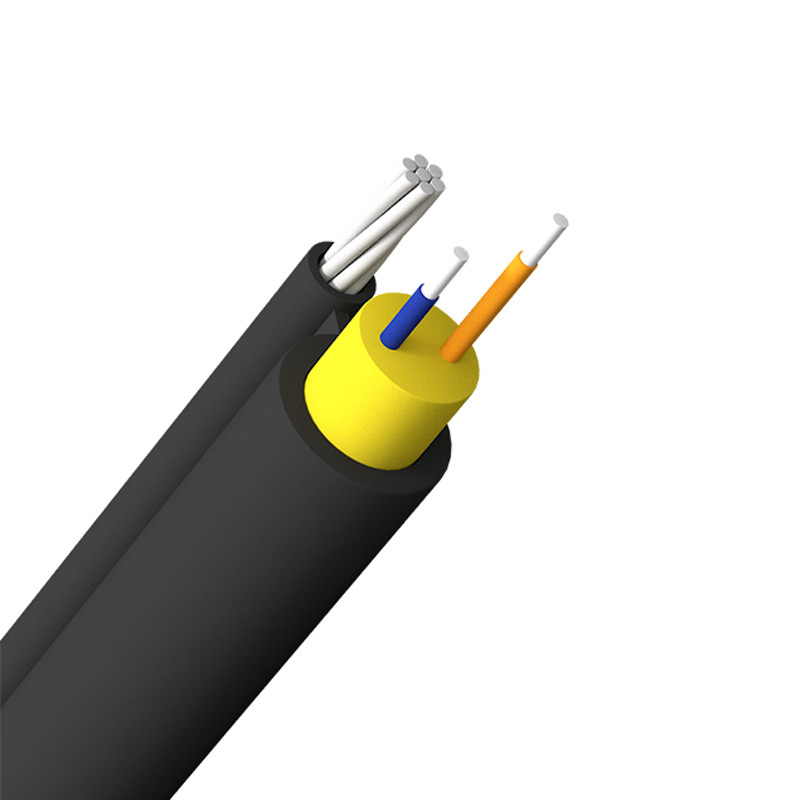

Cáp thả FTTH Loại hình tròn trên không FIG-8
Sự mô tả
Cáp thả FTTH là một loại cáp quang mới.Nó là một sợi cáp hình con bướm.Bởi vì nó có kích thước nhỏ và trọng lượng nhẹ, nó phù hợp cho việc ứng dụng Fiber cho gia đình.Nó có thể được cắt theo khoảng cách của địa điểm, tăng hiệu quả xây dựng.
Cáp thả quang FTTH với FRP, KFRP, các thành viên có độ bền kim loại hoặc phi kim loại được thiết kế cho các mạng FTTH trong nhà / ngoài trời công suất lớn.
Đặc trưng
Đăng kí

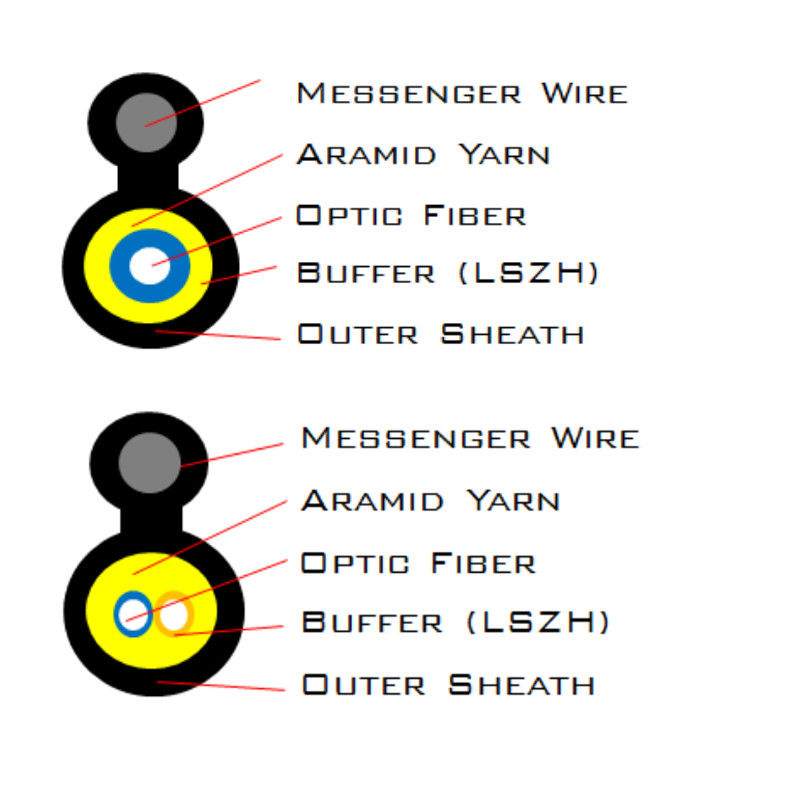

Xây dựng cáp quang
| Kết cấu | Vật chất | THÔNG SỐ KỸ THUẬT |
| Loại trên không (1C, 2C) | ||
| Cáp quang | Chế độ đơn | G.657A2 |
| Sợi màu | 1F: Xanh lam 2F: Xanh lam, cam |
|
| Messenger Wire | Dây thép tráng kẽm | Φ1,1 ± 0,1 |
| Thành viên sức mạnh | Aramid Yarn | |
| Vỏ bọc bên ngoài | Vật chất | LSZH ngoài trời |
| Đường kính | Đường kính 1F: 3,0 ± 0,1 * 5,8 ± 0,2mm Độ dày: 0,75 ± 0,1mm Đường kính 2F: 3,2 ± 0,1 * 5,9 ± 0,2mm Độ dày (Avr): 0,55 ± 0,2mm |
|
| Màu sắc | Đen (Carbon 2,6 ± 0,2%) | |
| Đánh dấu (Ink Jet) | Trắng Dấu được in sau mỗi 1 mét |
|
Đường kính cáp & Chi tiết cấu tạo
| Chất xơ Đếm |
Đường kính ngoài (W * H, mm) |
Sức căng (N) |
Trọng lượng (NET. Kg / km) |
| FIG-8 loại (Phi kim loại) 1F |
3,0 ± 0,1 * 5,8 ± 0,2mm | 1.300 (với dây Messenger) 600 (với dây Messenger) |
21 |
| FIG-8 loại (Phi kim loại) 1F |
Đường kính : 3,2 ± 0,1 * 5,9 ± 0,2mm |
1.300 (với dây Messenger) 600 (với dây Messenger) |
22 |
Đặc tính sợi (ITU-T G.657A2):
| Tham số | Sự chỉ rõ | |
| Hệ số suy giảm @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
≤ 0,350 dB / km ≤ 0,350 dB / km ≤ 0,215 dB / km ≤ 0,350 dB / km |
|
| PMD | ≤ 0,06 dB (ps / km1 / 2) | |
| bước sóng cắt | ≤ 1260 nm | |
| Bước sóng không phân tán | 1300 ~ 1324 nm | |
| Độ dốc không phân tán | ≤ 0,092 ps / (nm ^ 2.km) | |
| Phân tán màu @ 1285 ~ 1625 nm @ 1550 nm |
≤ 3.0 ps / (nm ^ 2.km) ≤ 18.0 ps / (nm ^ 2.km) |
|
| Đường kính trường mode @ 1310 nm | 8,7 ± 0,5 ㎛ | |
| Lỗi đồng tâm lõi / lớp | ≤ 0,5 ㎛ | |
| Đường kính ốp | 124,6 ± 0,5 ㎛ | |
| Ốp không tuần hoàn | ≤ 0,5% | |
| Đường kính lớp phủ chính | 245 ± 10㎛ | |
| Mức độ kiểm tra bằng chứng | 100 kpsi, 1% | |
| Sự suy giảm hệ số |
Tối đatừ 1310nm đến 1625nm | 0,35dB / km |
| Tối đaở 1383nm ± 3nm | 0,35dB / km | |
| Tối đaở 1550nm | 0,215dB / km | |
| Suy hao với Suy hao do uốn cáp | Đường kính 15 mm, 10 lượt | 1550nm ≤ Δ 0,03 dB / km ↓ |
