| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 2KM |
| chi tiết đóng gói: | KHÔ GỖ, CARTON |
| Thời gian giao hàng: | 5-10 NGÀY |
| Điều khoản thanh toán: | T / T, L / C, WEST UNION |
| Khả năng cung cấp: | 100.000 lõi |
| Mô hình KHÔNG.: | FTTH GJYFJH | ||
|---|---|---|---|
| Điểm nổi bật: | Cáp quang FTTH đơn và đa chế độ,sợi đơn và đa chế độ 5mm,cáp quang trong nhà 6mm GJYFJH |
||

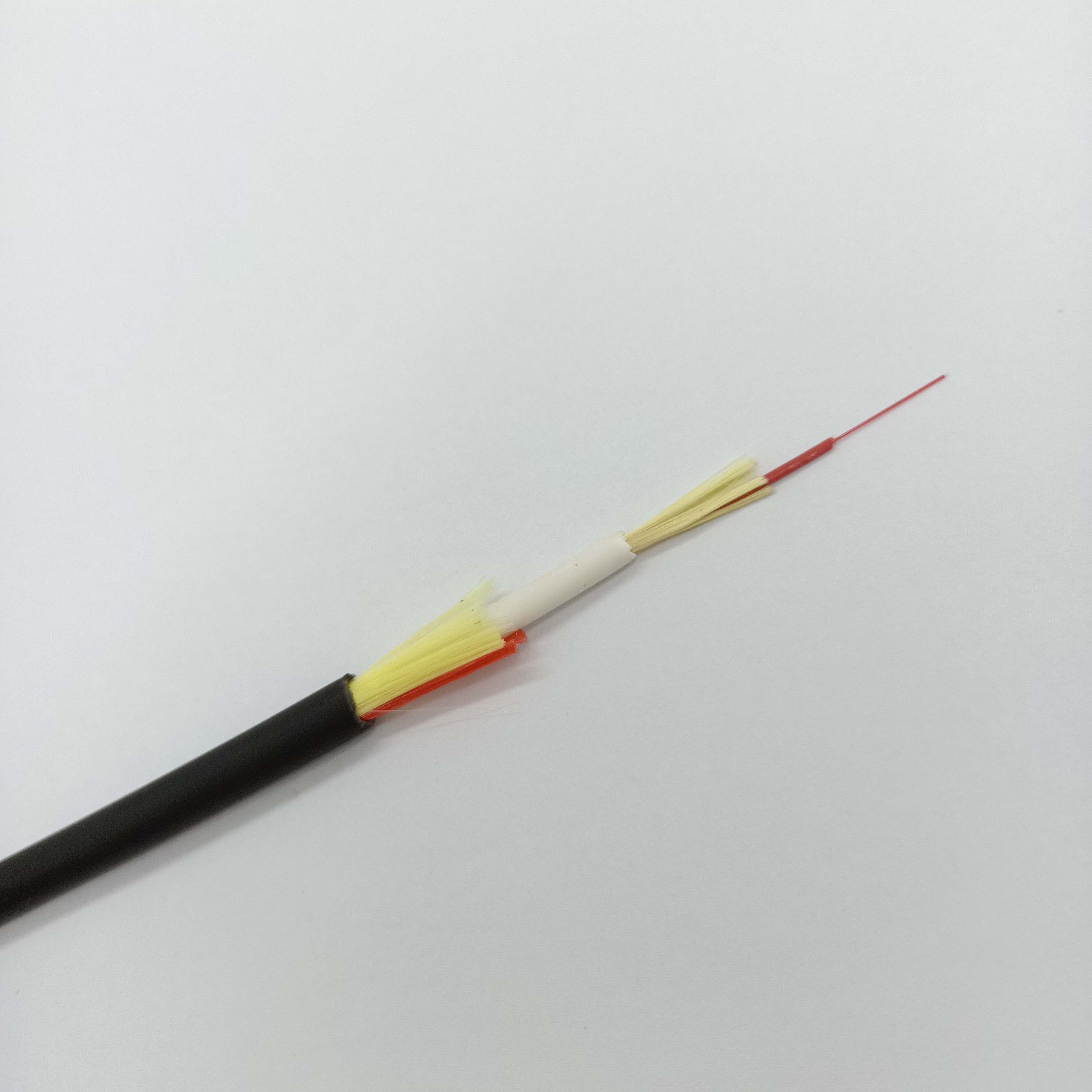

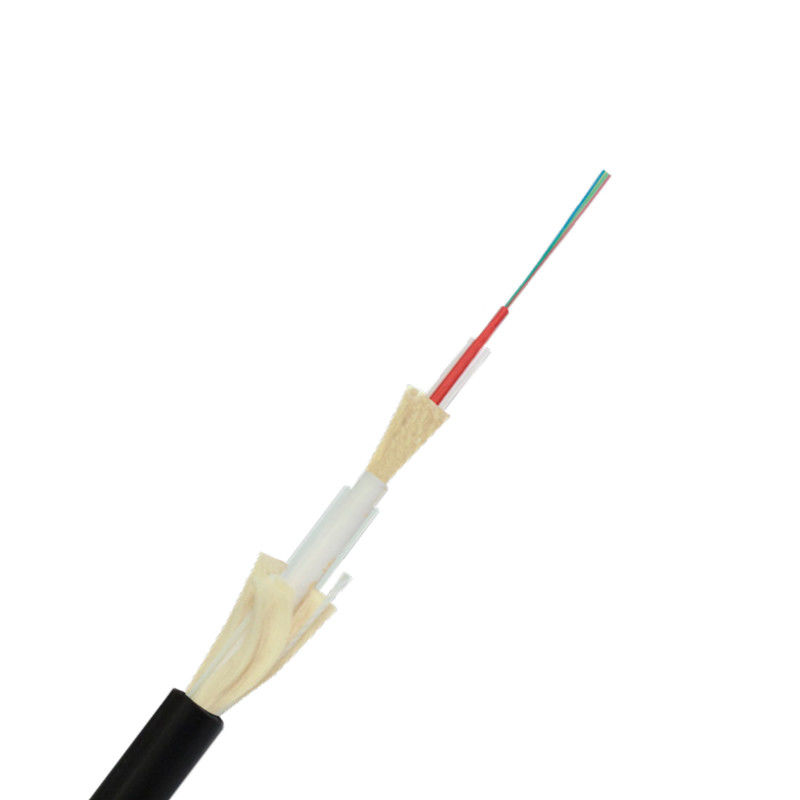

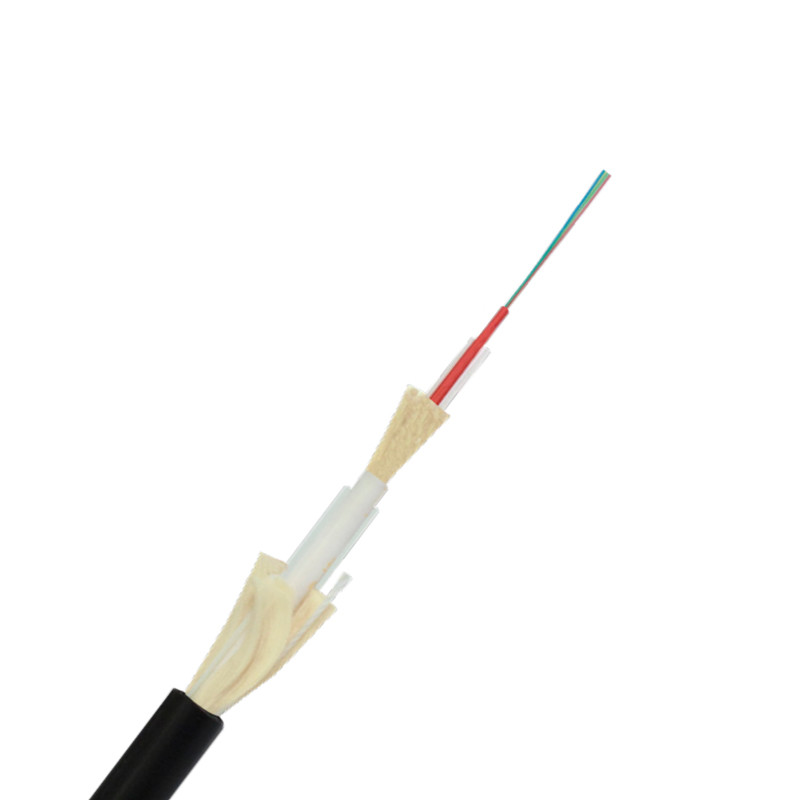

Cáp thả tròn FTTH Double Sheath cho mục đích sử dụng ngoài trời trong nhà đa năng 5.0mm 6.0mm GJYFJH
Sự mô tả
Cáp thả Double Sheathed là cáp thả đa năng cho phép chuyển đổi ngoài trời-trong nhà đơn giản, bền bỉ và đáng tin cậy.Với kết cấu chắc chắn và kín nước, cáp thả đôi có vỏ bọc mang lại hiệu suất cơ học cao.Cáp quang này được thiết kế để cuộn ra một cách nghệ thuật (kéo dài đến 70m), nhưng nó cũng được kéo thành các ống dẫn, trên vài trăm mét.
Cung cấp cấu trúc hai lớp vỏ bọc, phạm vi thả cáp trình bày các dây xoắn twp cho phép bóc lớp vỏ bọc bên ngoài HDPE trong vài giây.Nhờ hoạt động này, cáp thả Low Smoke Zero Halogen Flame Retardant sau đó có thể được sử dụng cho các ứng dụng trong nhà.
Do đó, không cần mối nối để thực hiện chuyển đổi giữa thả quang ngoài trời và trong nhà.Cáp cho phép truyền tín hiệu quang từ điểm phân phối ngoài trời đến ổ cắm viễn thông mà không làm giảm ngân sách quang
Đặc trưng
Đặc tính quang học (G657A2)
| Đặc điểm | Các điều kiện | Giá trị được chỉ định | Các đơn vị |
| Đặc điểm hình học | |||
| Đường kính ốp | 125,0 ± 0,7 | µm | |
| Ốp không tuần hoàn | ≤0,7 | % | |
| Đường kính lớp phủ | 245 ± 5 | µm | |
| Lỗi đồng tâm lớp phủ / lớp phủ | ≤12 | µm | |
| Lớp phủ không tuần hoàn | ≤6.0 | % | |
| Lỗi đồng tâm lõi / lớp phủ | ≤0,5 | µm | |
| Xoăn | ≥4 | m | |
| Đặc điểm quang học | |||
| 1310nm | ≤0,35 | dB / km | |
| 1383nm | ≤0,35 | dB / km | |
| 1550nm | ≤0,21 | dB / km | |
| Sự suy giảm | 1625nm | ≤0,23 | dB / km |
| Suy hao so với bước sóng | 1525 ~ 1575nm | ≤0.02 | MHz * km |
| tối đaMột sự khác biệt | |||
| 1285 ~ 1330nm | ≤0.03 | MHz * km | |
| Bước sóng phân tán bằng không | 1300 ~ 1324 | nm | |
| Độ dốc phân tán bằng không | ≤0.092 | ps / (nm2 * km) | |
| Chế độ phân tán phân tán | |||
| PMD sợi riêng lẻ tối đa | ≤0,1 | ps / km1 / 2 | |
| Giá trị liên kết thiết kế PMD | ≤0.06 | ps / km1 / 2 | |
| Lực lượng tiêu biểu | 0,04 | ps / km1 / 2 | |
| Bước sóng cắt cáp | ≤1260 | nm | |
| Đường kính trường chế độ | 1550nm | 9,3 ~ 10,3 | µm |
| 1310nm | 8,4 ~ 9,3 | µm | |
| Nhóm chỉ số khúc xạ | 1550nm | 1.467 | |
| 1310nm | 1.466 | ||
| Đặc điểm môi trường | 1310nm, 1550nm & 1625nm | ||
| Chu kỳ nhiệt độ | -60 ℃ đến + 85 ℃ | ≤0.05 | dB / km |
| Chu kỳ nhiệt độ-độ ẩm | -10 ℃ đến + 85 ℃, | ≤0.05 | dB / km |
| 4% đến 98% RH | |||
| Ngâm nước | 23 ℃, 30 ngày | ≤0.05 | dB / km |
| Nhiệt khô | 85 ℃, 30 ngày | ≤0.05 | dB / km |
| Nhiệt ẩm | 85 ℃, 85% RH, 30 ngày | ≤0.05 | dB / km |
| Đặc điểm kỹ thuật cơ học | |||
| Kiểm tra bằng chứng | ≥9.0 | N | |
| ≥1.0 | % | ||
| ≥100 | kpsi | ||
| Mất mát do uốn vĩ mô gây ra | |||
| Bán kính 1Turns @ 5mm | 1550nm | ≤0,15 | dB |
| Bán kính 1Turns @ 5mm | 1625mm | ≤0,45 | dB |
| Bán kính 1Turns @ 7,5mm | 1550nm | ≤0.08 | dB |
| Bán kính 1Turns @ 7,5mm | 1625mm | ≤0,25 | dB |
| Bán kính 1Turns @ 10mm | 1550nm | ≤0.03 | dB |
| Bán kính 1Turns @ 10mm | 1625mm | ≤0,10 | dB |
| Lực dải phủ | Lực trung bình điển hình | 1,5 | N |
| Lực lượng đỉnh cao | ≥1,3 ≤8,9 | N | |
| Thông số nhạy cảm ăn mòn ứng suất động | 27 | ||

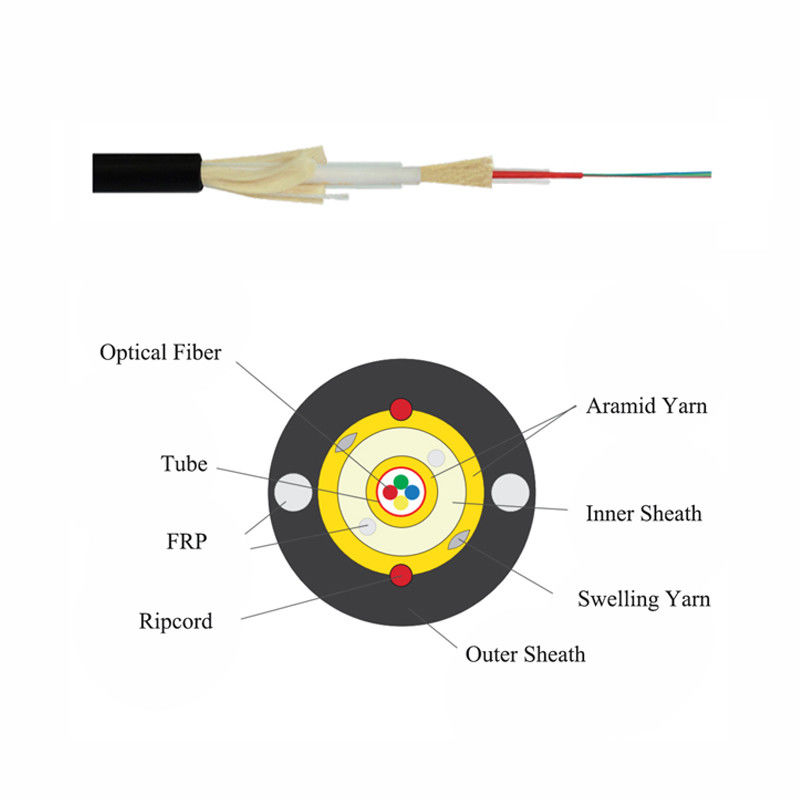

Sự chỉ rõ
| Loại sợi | G657A1, G657A2 | ||
| Lõi sợi | 1 | 2 | 4 |
| Đệm | Gói vi mô 900µm | ||
| Đường kính | 6.0mm | ||
| Trọng lượng | 29kg / km | 30kg / km | |
| Vật liệu vỏ bọc bên ngoài | HDPE đen RAL 9005 | ||
| Vật liệu vỏ bọc bên trong | LSZH-FR Trắng RAL 9010 | ||
| Gia cố cáp | Sợi Aramid, lõi 2FRP | ||
