| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 2KM |
| chi tiết đóng gói: | KHOAN GỖ |
| Thời gian giao hàng: | 5-10 NGÀY |
| Điều khoản thanh toán: | T / T, L / C, WEST UNION |
| Khả năng cung cấp: | 100.000 lõi |
| Mô hình KHÔNG.: | OPGW | Vận chuyển: | EXW / FOB / CIF, v.v. |
|---|---|---|---|
| Nước xuất xứ: | GUA, CN | ||
| Điểm nổi bật: | ss ống cáp quang unitube,cáp quang unitube OPGW,cáp dữ liệu sợi quang 48 lõi |
||
Ống thép không gỉ mắc cạn Dây nối đất sợi quang OPGW
Sự mô tả
Cáp quang nối đất là một loại kết cấu cáp có kết hợp giữa đường truyền quang và dây nối đất trên không để truyền tải điện năng.Nó hoạt động trong các đường dây truyền tải điện như cáp quang và dây nối đất trên không, có thể bảo vệ chống sét đánh và dẫn điện ngắn mạch.Dây cáp quang nối đất bao gồm bộ phận quang học ống thép không gỉ, dây thép bọc nhôm và dây hợp kim nhôm.Nó có cấu trúc liên kết lớp.Chúng tôi có thể thiết kế cấu trúc theo các điều kiện môi trường khác nhau và yêu cầu của khách hàng.Cấu trúc này có chức năng kép của dây nối đất và thông tin liên lạc, thường được gọi là dây nối đất sợi quang.

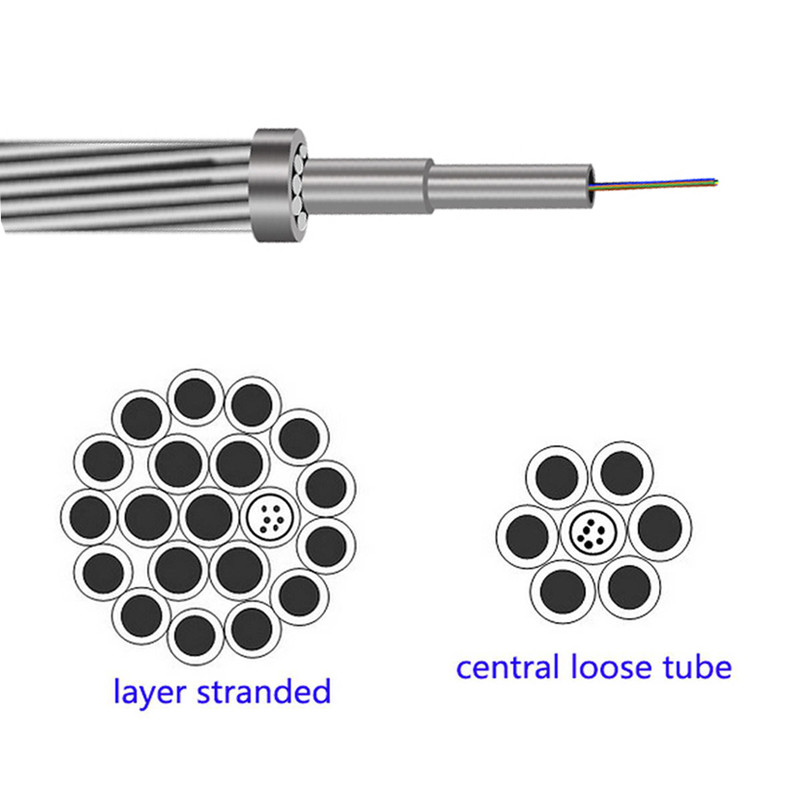

1. Dây nối đất quang ống trung tâm (OPGW)
Dây nối đất quang ống trung tâm (OPGW) được bao quanh bởi một hoặc hai lớp dây thép mạ nhôm (ACS) hoặc kết hợp dây ACS và dây hợp kim nhôm.là loại cáp được sử dụng rộng rãi nhất, thiết kế của chúng hoàn toàn thích ứng với các nhu cầu về đường dây điện thông thường nhất.
| Sự chỉ rõ | Số lượng sợi | Đường kính (mm) | Trọng lượng (kg / km) | RTS (KN) | Công suất ngắn mạch (KA2s) |
| OPGW-32 (40,6; 4,7) | 12 | 7.8 | 243 | 40,6 | 4,7 |
| OPGW-42 (54.0; 8.4) | 24 | 9 | 313 | 54 | 8,4 |
| OPGW-42 (43,5; 10,6) | 24 | 9 | 284 | 43,5 | 10,6 |
| OPGW-54 (55,9; 17,5) | 36 | 10,2 | 394 | 67,8 | 13,9 |
| OPGW-61 (73,7; 175) | 48 | 10,8 | 438 | 73,7 | 17,5 |
| OPGW-61 (55,1; 24,5) | 48 | 10,8 | 358 | 55.1 | 24,5 |
| OPGW-68 (80,8; 21,7) | 54 | 11.4 | 485 | 80,8 | 21,7 |
| OPGW-75 (54,5; 41,7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 (54,5; 41,7) | 60 | 12 | 385 | 54,5 | 41,7 |
2. Dây nối đất quang mắc kẹt (OPGW)
Dây nối đất quang mắc kẹt (OPGW) được bện bằng dây thép mạ nhôm (ACS) kép hoặc ba lớp hoặc kết hợp dây ACS và dây hợp kim nhôm.
Sự chỉ rõ
| Sự chỉ rõ | Số lượng sợi | Đường kính | Trọng lượng | RTS | Ngắn mạch |
| (mm) | (kg / km) | (KN) | (KA2s) | (KN) | |
| OPGW-96 [121,7; 42,2] | 12 | 13 | 671 | 121,7 | 42,2 |
| OPGW-127 [141,0; 87,9] | 24 | 15 | 825 | 141 | 87,9 |
| OPGW-127 [77,8; 128,0] | 24 | 15 | 547 | 77,8 | 128 |
| OPGW-145 (121.0; 132.2) | 28 | 16 | 857 | 121 | 132,2 |
| OPGW-163 (138,2; 183,6) | 36 | 17 | 910 | 138,2 | 186,3 |
| OPGW-163 (99,9; 213,7) | 36 | 17 | 694 | 99,9 | 213,7 |
| OPGW-183 (109,7; 268,7) | 48 | 18 | 775 | 109,7 | 268,7 |
| OPGW-183 (118,4; 261,6) | 48 | 18 | 895 | 118.4 | 261,6 |
3. đặc điểm

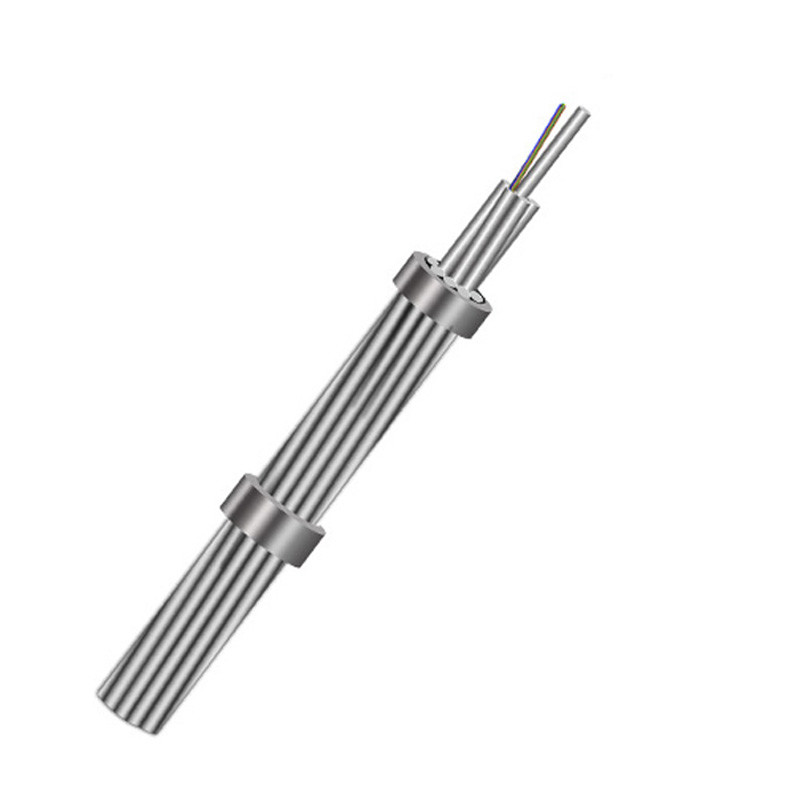

Ống thép không gỉ mắc kẹt OPGW

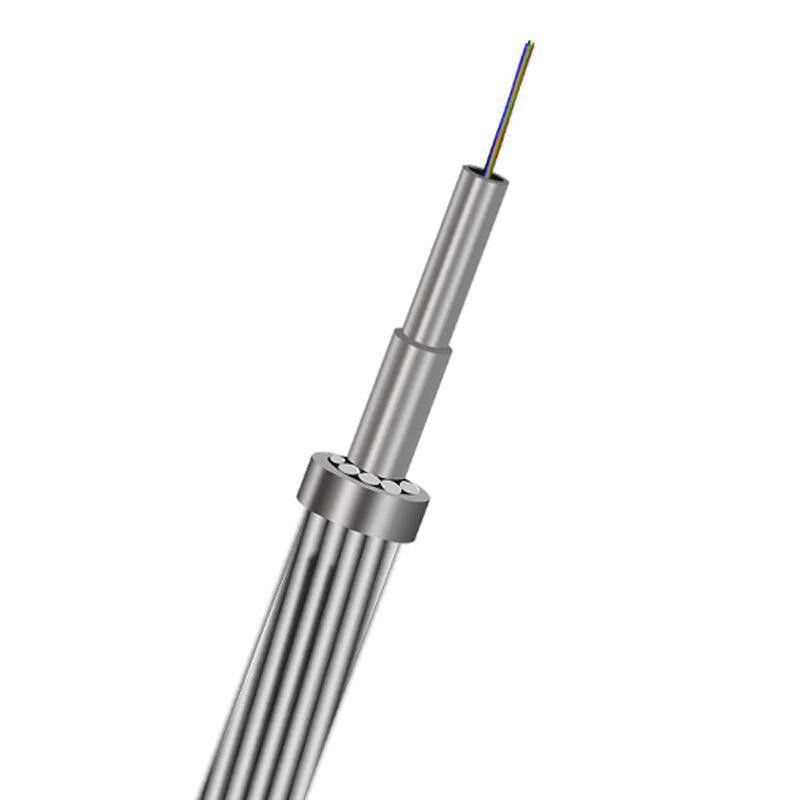

Ống thép không gỉ trung tâm (phủ Al) OPGW
4. ống nhôm OPGW
