| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 2KM |
| chi tiết đóng gói: | KHOAN GỖ |
| Thời gian giao hàng: | 5-10 NGÀY |
| Điều khoản thanh toán: | T / T, L / C, WEST UNION |
| Khả năng cung cấp: | 100.000 lõi |
| Mô hình KHÔNG.: | GYTY53 | Vận chuyển: | EXW / FOB / CIF, v.v. |
|---|---|---|---|
| Nước xuất xứ: | GUA, CN | Băng thông (Lớp A): | @ 850nm |
| Điểm nổi bật: | Cáp quang ngoài trời GYTY53,Cáp quang ngoài trời chôn 15.8MM,cáp quang lai 12F 24F |
||

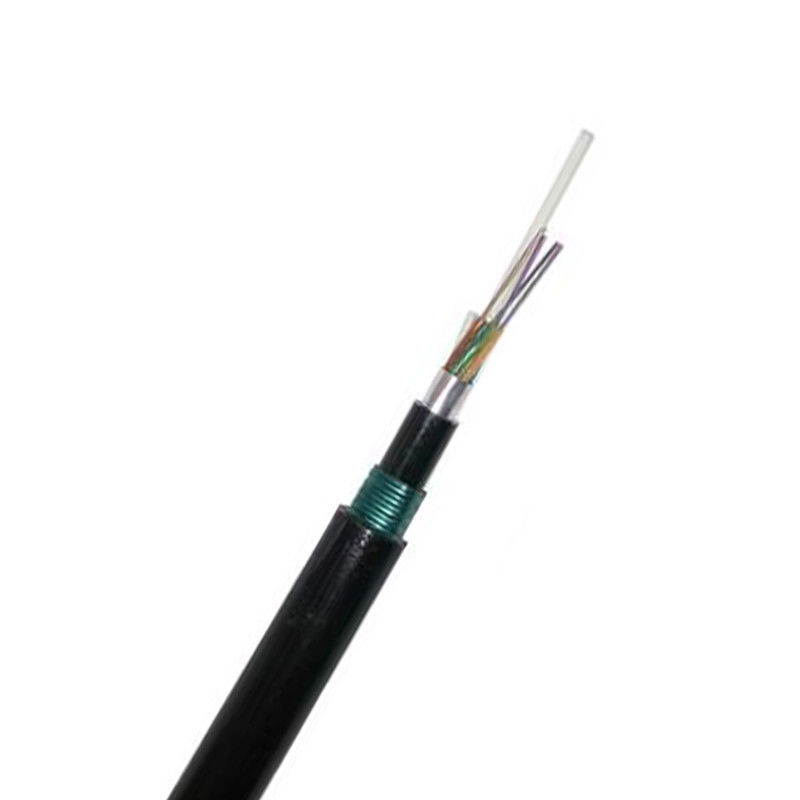

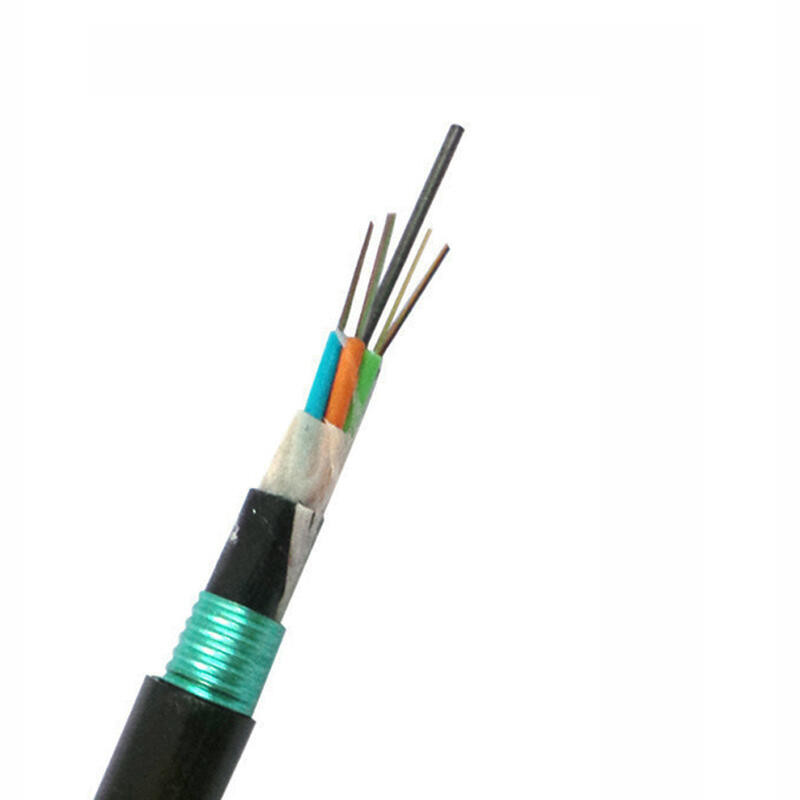

Cáp điện ngầm ngoài trời được đốt trực tiếp GYTY53
Sự mô tả

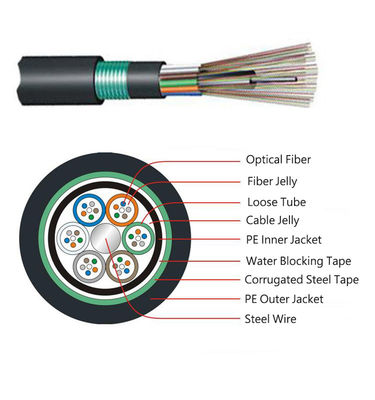

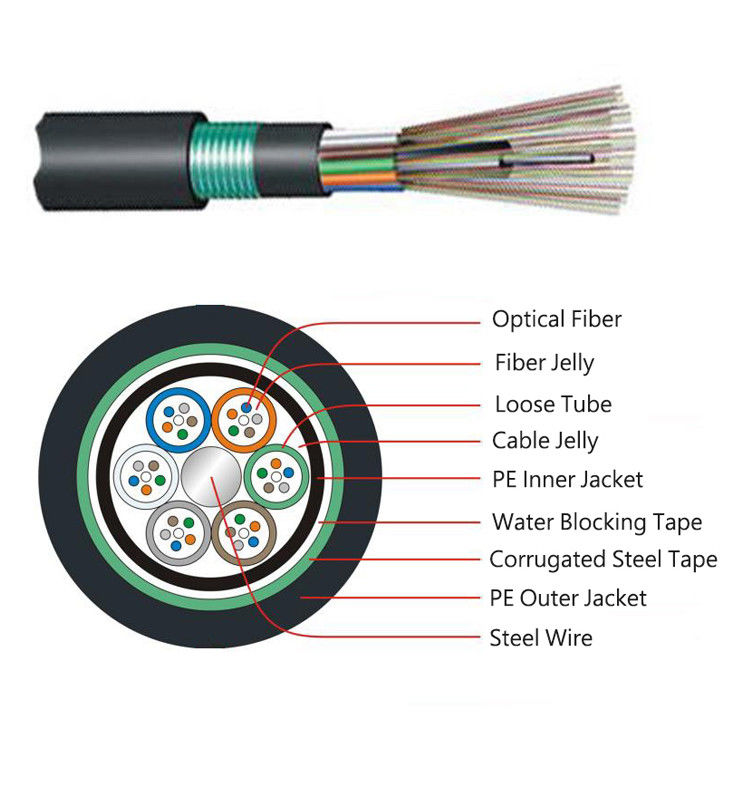

Sợi ống lỏng được làm đầy bằng một hợp chất làm đầy chịu nước.Một dây thép, đôi khi được bọc bằng polyetylen (PE) cho cáp có số lượng sợi cao, nằm ở trung tâm của lõi như một bộ phận có độ bền kim loại.Các ống (và chất độn) được bện xung quanh bộ phận cường lực thành một lõi cáp nhỏ gọn và hình tròn.Lõi cáp được làm đầy với hợp chất làm đầy để bảo vệ nó khỏi sự xâm nhập của nước, trên đó một lớp vỏ mỏng bên trong PE được áp dụng.Sau khi PSP được áp dụng theo chiều dọc trên vỏ bọc bên trong, cáp được hoàn thành với vỏ bọc bên ngoài PE.
Đặc điểm
Cáp quang bọc thép bọc thép ngoài trời ống lỏng lẻo
Hiệu suất cơ học và nhiệt độ tốt
Ống rời có độ bền cao có khả năng chống thủy phân
Hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của sợi
Khả năng chống nghiền và tính linh hoạt
Tiêu chuẩn
Cáp GYTA53 tuân thủ tiêu chuẩn YD / T 907-2001 cũng như IEC 60794-1
Các ứng dụng
Được sử dụng cho liên lạc đường dài và mạng nội bộ
Phương pháp đẻ
Chôn trực tiếp và ống dẫn
Đặc điểm quang học
|
|
G.652 |
G.655 |
50 / 125μm |
62,5 / 125μm |
||
|
Sự suy giảm |
@ 850nm |
|
|
≤3,0 dB / km |
≤3,0 dB / km |
|
|
(+ 20 ℃) |
@ 1300nm |
|
|
≤1,0 dB / km |
≤1,0 dB / km |
|
|
|
@ 1310nm |
≤0,36 dB / km |
≤0,40 dB / km |
|
|
|
|
|
@ 1550nm |
≤0,22 dB / km |
≤0,23dB / km |
|
|
|
|
Băng thông (Lớp A) |
@ 850nm |
|
|
≥500 MHz · km |
≥200 MHz · km |
|
|
@ 1300nm |
|
|
≥1000 MHz · km |
≥600 MHz · km |
|
|
|
Khẩu độ số |
|
|
0,200 ± 0,015NA |
0,275 ± 0,015NA |
|
|
|
Bước sóng cắt cáp λcc |
≤1260nm |
≤1480nm |
|
|
|
|
Các thông số kỹ thuật
|
Loại cáp |
Số lượng sợi |
Ống |
Chất độn |
Đường kính cáp mm |
Trọng lượng cáp kg / km |
Sức căng |
Sức đề kháng nghiền nát |
Bán kính uốn |
|
Dài hạn / Ngắn hạn |
Dài hạn / Ngắn hạn |
Tĩnh / Động |
||||||
|
(N) |
(N / 100mm) |
(mm) |
||||||
|
GYFTY53-2 ~ 6 |
2 ~ 6 |
1 |
7 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D / 20D |
|
GYFTY53-8 ~ 12 |
8 ~ 12 |
2 |
6 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D / 20D |
|
GYFTY53-14 ~ 18 |
14 ~ 18 |
3 |
5 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D / 20D |
|
GYFTY53-20 ~ 24 |
20 ~ 24 |
4 |
4 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D / 20D |
|
GYFTY53-26 ~ 30 |
26 ~ 30 |
5 |
3 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D / 20D |
|
GYFTY53-32 ~ 36 |
32 ~ 36 |
6 |
2 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D / 20D |
|
GYFTY53-38 ~ 42 |
38 ~ 42 |
7 |
1 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D / 20D |
|
GYFTY53-44 ~ 48 |
44 ~ 48 |
số 8 |
0 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D / 20D |
|
GYFTY53-50 ~ 60 |
50 ~ 60 |
5 |
3 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D / 20D |
|
GYFT Y53-62 ~ 72 |
62 ~ 72 |
6 |
2 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D / 20D |
|
GYFTY53-74 ~ 84 |
74 ~ 84 |
7 |
1 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D / 20D |
|
GYFTY53-86 ~ 96 |
86 ~ 96 |
số 8 |
0 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D / 20D |
|
GYFTY53-98 ~ 108 |
98 ~ 108 |
9 |
1 |
19,2 |
320 |
1000/3000 |
1000/3000 |
10D / 20D |
|
GYFTY53-110 ~ 120 |
110 ~ 120 |
10 |
0 |
19,2 |
320 |
1000/3000 |
1000/3000 |
10D / 20D |
|
GYFTY53-122 ~ 132 |
122 ~ 132 |
11 |
1 |
21,2 |
380 |
1000/3000 |
1000/3000 |
10D / 20D |
|
GYFTY53-134 ~ 144 |
134 ~ 144 |
12 |
0 |
21,2 |
380 |
1000/3000 |
1000/3000 |
10D / 20D |
