| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 2KM |
| chi tiết đóng gói: | KHOAN GỖ |
| Thời gian giao hàng: | 5-10 NGÀY |
| Điều khoản thanh toán: | T / T, L / C, WEST UNION |
| Khả năng cung cấp: | 100.000 lõi |
| Mô hình KHÔNG.: | GYFTY | Chuyển: | FOB |
|---|---|---|---|
| Điểm nổi bật: | Cáp quang ngoài trời 62,5um,Cáp quang ngoài trời GYFTY |
||

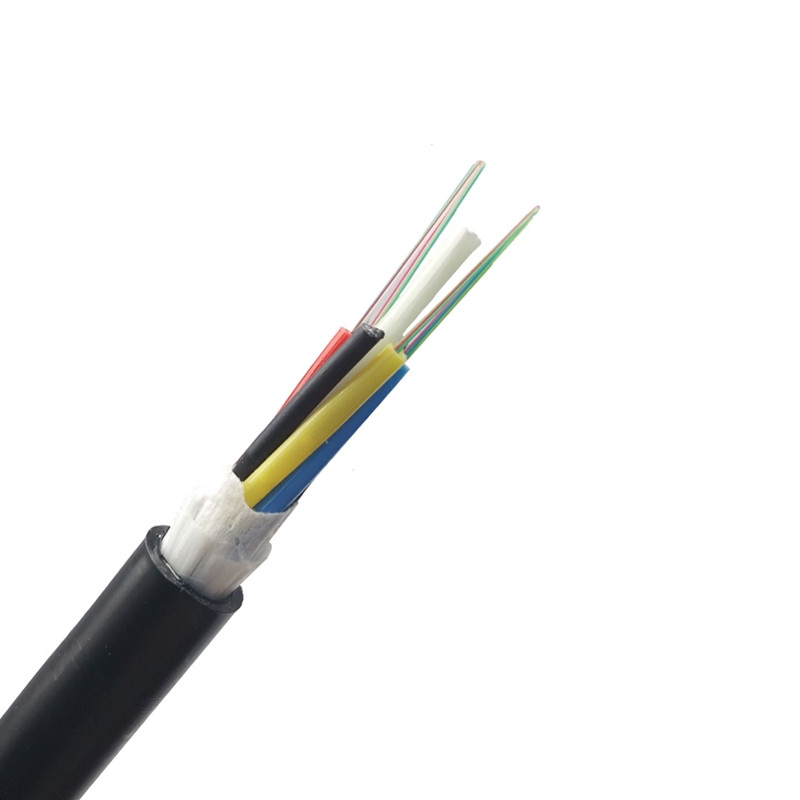

Ống dây ngoài trời mắc kẹt ngoài trời Cáp quang không bọc thép GYFTY
Sự miêu tả

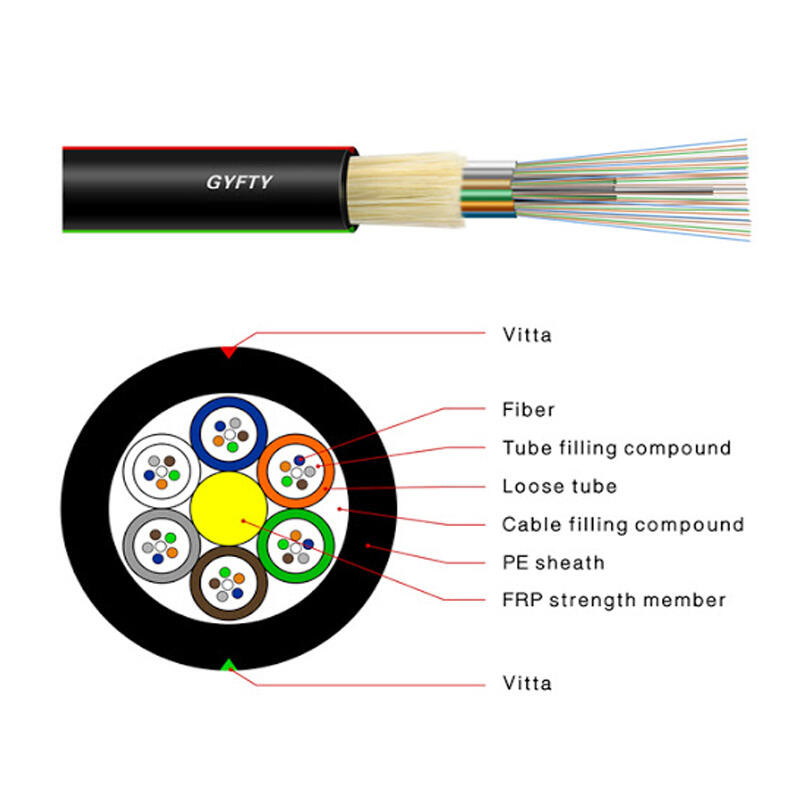

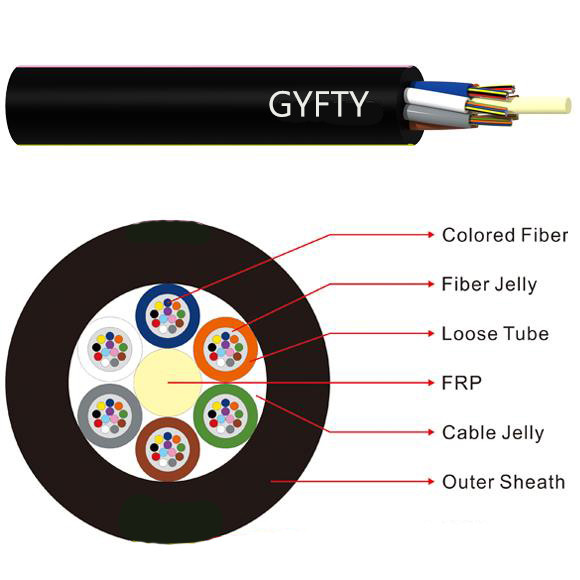

Cáp quang GYFTY là loại cáp phi kim loại được sử dụng cho hệ thống truyền tải điện, các khu vực sấm sét quá mức và giao diện điện từ cao.Các ống cáp, được đổ đầy hợp chất làm đầy, được bện xung quanh bộ phận chịu lực FRP.Sau đó, sợi aramid được áp dụng trên vật liệu chống nước, cáp được hoàn thành với một lớp vỏ PE.Cáp GYFTY có sẵn từ 2 lõi đến 144 lõi.Nó được sử dụng trong khu vực điện áp cao cho các ứng dụng trên không hoặc ống dẫn đường dài ..
Đặc trưng
Hiệu suất cơ học và nhiệt độ tốt
Ống looes độ bền cao có khả năng chống thủy phân
Hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của sợi
Khả năng chống nghiền và tính linh hoạt
Đặc điểm quang học
| G.652 | G.655 | 50 / 125μm | 62,5 / 125μm | ||
| Sự suy giảm | @ 850nm | ≤3,0 dB / km | ≤3,0 dB / km | ||
| (+ 20 ℃) | @ 1300nm | ≤1,0 dB / km | ≤1,0 dB / km | ||
| @ 1310nm | ≤0,36 dB / km | ≤0,40 dB / km | |||
| @ 1550nm | ≤0,22 dB / km | ≤0,23dB / km | |||
| Băng thông (Lớp A) | @ 850nm | ≥500 MHz · km | ≥200 MHz · km | ||
| @ 1300nm | ≥1000 MHz · km | ≥600 MHz · km | |||
| Khẩu độ số | 0,200 ± 0,015NA | 0,275 ± 0,015NA | |||
| Bước sóng cắt cáp λcc | ≤1260nm | ≤1480nm | |||
Các thông số kỹ thuật
| Loại cáp mm | Số lượng sợi | Ống | Chất độn | Đường kính cáp mm | Trọng lượng cáp kg / km | Độ bền kéo Dài / Ngắn hạn N | Chống nghiền Dài / Ngắn hạn N / 100mm | Bán kính uốn Tĩnh / Động |
| GYFTY-2 ~ 6 | 2 ~ 6 | 1 | 5 | 10,6 | 88 | 400/1000 | 300/1000 | 10D / 20D |
| GYFTY-8 ~ 12 | 8 ~ 12 | 2 | 4 | 10,6 | 88 | 400/1000 | 300/1000 | 10D / 20D |
| GYFTY-14 ~ 18 | 14 ~ 18 | 3 | 3 | 10,6 | 88 | 400/1000 | 300/1000 | 10D / 20D |
| GYFTY -20 ~ 24 | 20 ~ 24 | 4 | 2 | 10,6 | 88 | 400/1000 | 300/1000 | 10D / 20D |
| GYFTY-26 ~ 30 | 26 ~ 30 | 5 | 1 | 10,6 | 88 | 400/1000 | 300/1000 | 10D / 20D |
| GYFTY-32 ~ 36 | 32 ~ 36 | 6 | 0 | 10,6 | 88 | 400/1000 | 300/1000 | 10D / 20D |
| GYFTY-2 ~ 6 | 2 ~ 6 | 1 | 6 | 11 | 97 | 600/1500 | 300/1000 | 10D / 20D |
| GYFTY-8 ~ 12 | 8 ~ 12 | 2 | 5 | 11 | 97 | 600/1500 | 300/1000 | 10D / 20D |
| GYFTY-14 ~ 18 | 14 ~ 18 | 3 | 4 | 11 | 97 | 600/1500 | 300/1000 | 10D / 20D |
| GYFTY-20 ~ 24 | 20 ~ 24 | 4 | 3 | 11 | 97 | 600/1500 | 300/1000 | 10D / 20D |
| GYFTY-26 ~ 30 | 26 ~ 30 | 5 | 2 | 11 | 97 | 600/1500 | 300/1000 | 10D / 20D |
| GYFTY-32 ~ 36 | 32 ~ 36 | 6 | 1 | 11 | 97 | 600/1500 | 300/1000 | 10D / 20D |
| GYFTY-38 ~ 42 | 38 ~ 42 | 7 | 0 | 11 | 97 | 600/1500 | 300/1000 | 10D / 20D |
| GYFTY-44 ~ 48 | 44 ~ 48 | 4 | 2 | 12 | 113 | 600/1500 | 300/1000 | 10D / 20D |
| GYFTY-50 ~ 60 | 50 ~ 60 | 5 | 1 | 12 | 113 | 600/1500 | 300/1000 | 10D / 20D |
| GYFTY-62 ~ 72 | 62 ~ 72 | 6 | 0 | 12 | 113 | 600/1500 | 300/1000 | 10D / 20D |
| GYFTY-2 ~ 6 | 2 ~ 6 | 1 | 7 | 12 | 120 | 1000/3000 | 300/1000 | 10D / 20D |
| GYFTY-8 ~ 12 | 8 ~ 12 | 2 | 6 | 12 | 120 | 1000/3000 | 300/1000 | 10D / 20D |
| GYFTY-14 ~ 18 | 14 ~ 18 | 3 | 5 | 12 | 120 | 1000/3000 | 300/1000 | 10D / 20D |
| GYFTY-20 ~ 24 | 20 ~ 24 | 4 | 4 | 12 | 120 | 1000/3000 | 300/1000 | 10D / 20D |
| GYFTY-26 ~ 30 | 26 ~ 30 | 5 | 3 | 12 | 120 | 1000/3000 | 300/1000 | 10D / 20D |
| GYFTY-32 ~ 36 | 32 ~ 36 | 6 | 2 | 12 | 120 | 1000/3000 | 300/1000 | 10D / 20D |
| GYFTY-38 ~ 42 | 38 ~ 42 | 7 | 1 | 12 | 120 | 1000/3000 | 300/1000 | 10D / 20D |
| GYFTY-44 ~ 48 | 44 ~ 48 | số 8 | 0 | 12 | 120 | 1000/3000 | 300/1000 | 10D / 20D |
| GYFTY-50 ~ 60 | 50 ~ 60 | 5 | 2 | 13 | 137 | 1000/3000 | 300/1000 | 10D / 20D |
| GYFTY-62 ~ 72 | 62 ~ 72 | 6 | 1 | 13 | 137 | 1000/3000 | 300/1000 | 10D / 20D |
| GYFTY-74 ~ 84 | 74 ~ 84 | 7 | 0 | 13 | 137 | 1000/3000 | 300/1000 | 10D / 20D |
| GYFTY-86 ~ 96 | 86 ~ 96 | số 8 | 0 | 13,9 | 154 | 1000/3000 | 300/1000 | 10D / 20D |
| GYFTY-98 ~ 108 | 98 ~ 108 | 9 | 1 | 15.3 | 185 | 1000/3000 | 300/1000 | 10D / 20D |
| GYFTY-110 ~ 120 | 110 ~ 120 | 10 | 0 | 15.3 | 185 | 1000/3000 | 300/1000 | 10D / 20D |
