| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 2KM |
| chi tiết đóng gói: | KHOAN GỖ |
| Thời gian giao hàng: | 5-10 NGÀY |
| Điều khoản thanh toán: | T / T, L / C, WEST UNION |
| Khả năng cung cấp: | 100.000 lõi |
| Mô hình KHÔNG.: | GYTC8A | Sức đề kháng nghiền nát: | 300/1000 N / 100mm |
|---|---|---|---|
| Khẩu độ số: | .200 ± 0.015NA | Bán kính uốn: | 105/210 |
| Điểm nổi bật: | cáp quang duplex tối hậu thư mAerial,cáp quang song công đa chế độ GYTC8A,cáp quang 12 lõi opgw |
||
Cáp quang tự hỗ trợ trên không Hình 8 GYTC8A
Sự mô tả

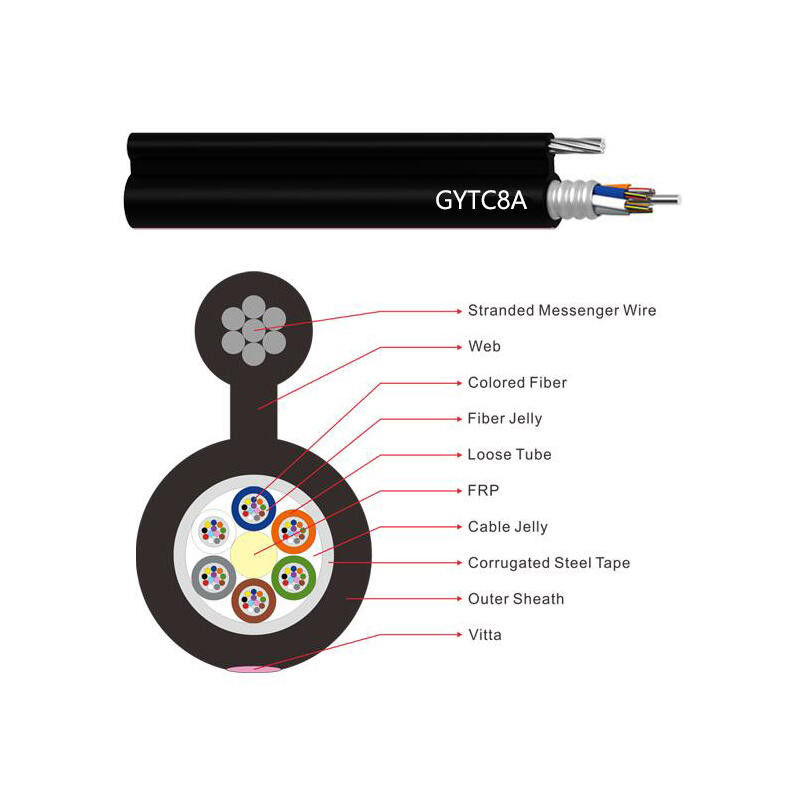

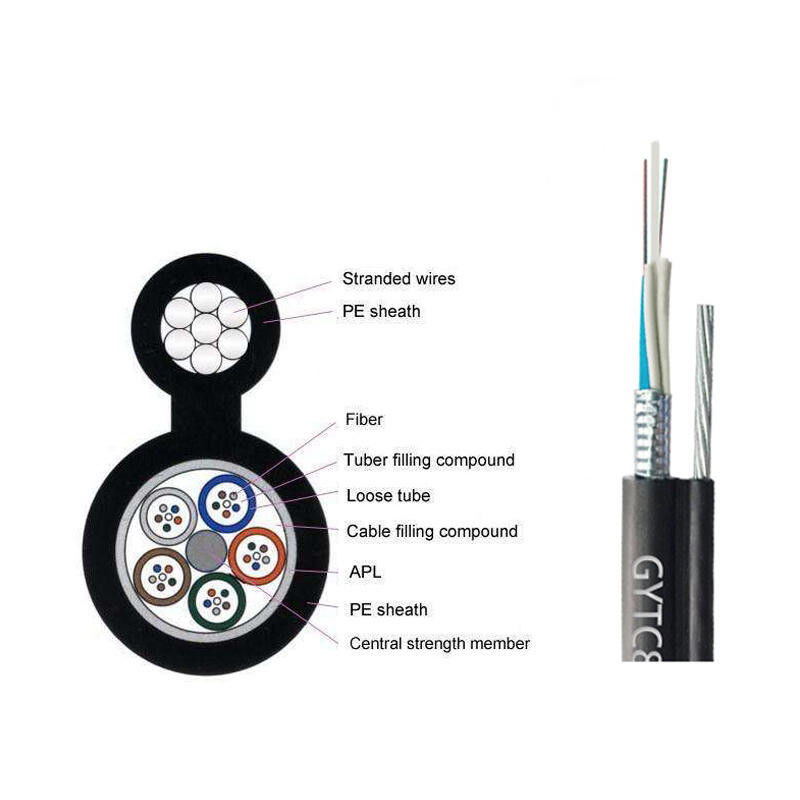

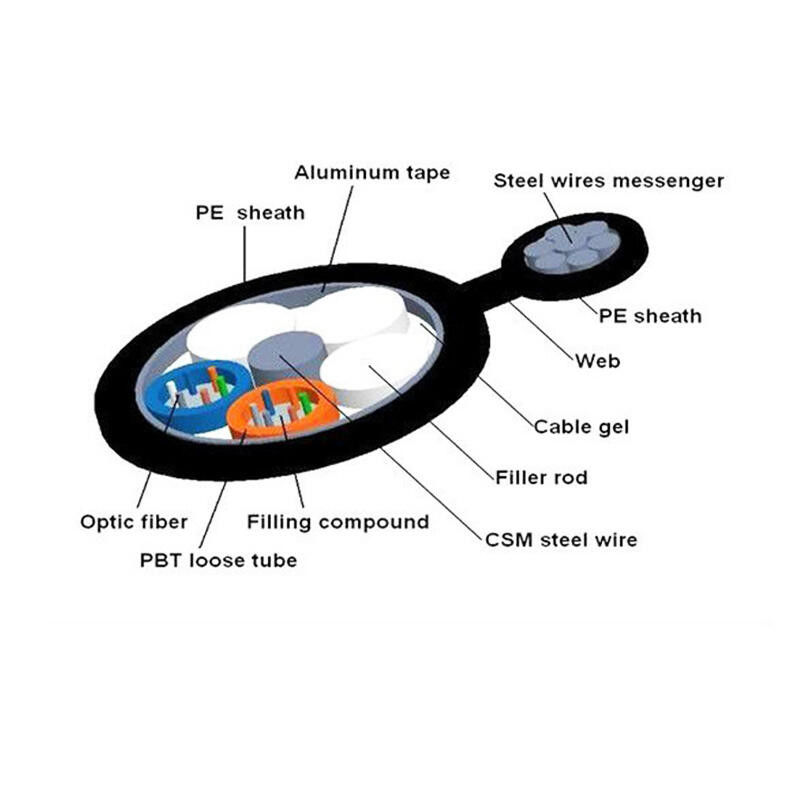

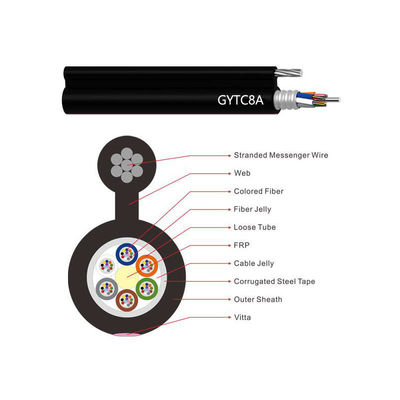

Các sợi, 250μm, được định vị trong một ống lỏng lẻo được làm bằng nhựa mô đun cao.Các ống này được làm đầy bằng một hợp chất làm đầy chịu nước.Một sợi dây thép nằm ở trung tâm của lõi như một bộ phận có độ bền kim loại.Các ống (và chất độn) được bện xung quanh bộ phận cường lực thành một lõi cáp nhỏ gọn và hình tròn.Sau khi một lớp chống ẩm bằng nhôm Polyethylene Laminate (APL) được áp dụng xung quanh lõi cáp, phần cáp này đi kèm với các dây bện vì phần hỗ trợ được hoàn thiện bằng vỏ bọc polyethylene (PE) để có cấu trúc như hình số 8.
Đặc trưng
Suy hao và phân tán thấp, kiểm soát đặc biệt độ dài vượt quá đảm bảo hiệu suất truyền dẫn tốt trong các môi trường khác nhau.
Hiệu suất cơ học tuyệt vời
Tính linh hoạt và hiệu suất uốn tốt
Đường kính ngoài nhỏ, nhẹ và cấu trúc nhỏ gọn
Đặc điểm quang học
|
|
G.652 |
G.655 |
50 / 125μm |
62,5 / 125μm |
||
|
Sự suy giảm |
@ 850nm |
|
|
≤3,0 dB / km |
≤3,0 dB / km |
|
|
(+ 20 ℃) |
@ 1300nm |
|
|
≤1,0 dB / km |
≤1,0 dB / km |
|
|
|
@ 1310nm |
≤0,36 dB / km |
≤0,40 dB / km |
|
|
|
|
|
@ 1550nm |
≤0,22 dB / km |
≤0,23dB / km |
|
|
|
|
Băng thông (Lớp A) |
@ 850nm |
|
|
≥500 MHz · km |
≥200 MHz · km |
|
|
@ 1300nm |
|
|
≥1000 MHz · km |
≥600 MHz · km |
|
|
|
Khẩu độ số |
|
|
0,200 ± 0,015NA |
0,275 ± 0,015NA |
|
|
|
Bước sóng cắt cáp λcc |
≤1260nm |
≤1480nm |
|
|
|
|
Các thông số kỹ thuật
|
Loại cáp |
Số lượng sợi |
Ống |
Chất độn |
Đường kính cáp mm |
Trọng lượng cáp kg / km |
Sức căng |
Sức đề kháng nghiền nát |
Bán kính uốn |
|
Dài hạn / Ngắn hạn |
Dài hạn / Ngắn hạn |
Tĩnh / Động |
||||||
|
(N) |
(N / 100mm) |
(mm) |
||||||
|
GYTC8A-6 |
6 |
1 |
5 |
10,4 * 18,3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-12 |
12 |
2 |
4 |
10,4 * 18,3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-24 |
24 |
4 |
2 |
10,4 * 18,3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-36 |
36 |
6 |
0 |
10,4 * 18,3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-48 |
48 |
4 |
2 |
11,3 * 19,2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-60 |
60 |
5 |
1 |
11,3 * 19,2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-72 |
72 |
6 |
0 |
11,3 * 19,2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-96 |
96 |
số 8 |
0 |
12,7 * 20,6 |
200 |
2500/5000 |
300/1000 |
130/260 |
|
GYTC8A-144 |
144 |
12 |
0 |
15,5 * 23,4 |
270 |
2500/5000 |
300/1000 |
155/310 |
|
GYTC8A-192 |
192 |
số 8 |
0 |
14,5 * 22,4 |
250 |
2500/5000 |
300/1000 |
145/290 |
|
GYTC8A-288 |
288 |
12 |
0 |
18,1 * 26,0 |
350 |
2500/5000 |
300/1000 |
185/370 |
