| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 2KM |
| chi tiết đóng gói: | KHÔ GỖ, CARTON |
| Thời gian giao hàng: | 5-10 NGÀY |
| Điều khoản thanh toán: | T / T, L / C, WEST UNION |
| Khả năng cung cấp: | 100.000 lõi |
| Mô hình KHÔNG.: | FTTH GJYFJH | Đường kính ốp: | 125,0 ± 0,7 µm |
|---|---|---|---|
| Ốp không tuần hoàn: | ≤0,7% | Đường kính lớp phủ: | 245 ± 5µm |
| Điểm nổi bật: | Cáp quang FTTH 50 µm,Cáp quang FTTH FTTP,cáp quang thả 2F |
||
Trong nhà / ngoài trời Bộ đệm phân phối chặt chẽ Riser Cáp quang OFNR
FTTH FTTP thả cáp trên không cho đường dây trên không
Sự mô tả

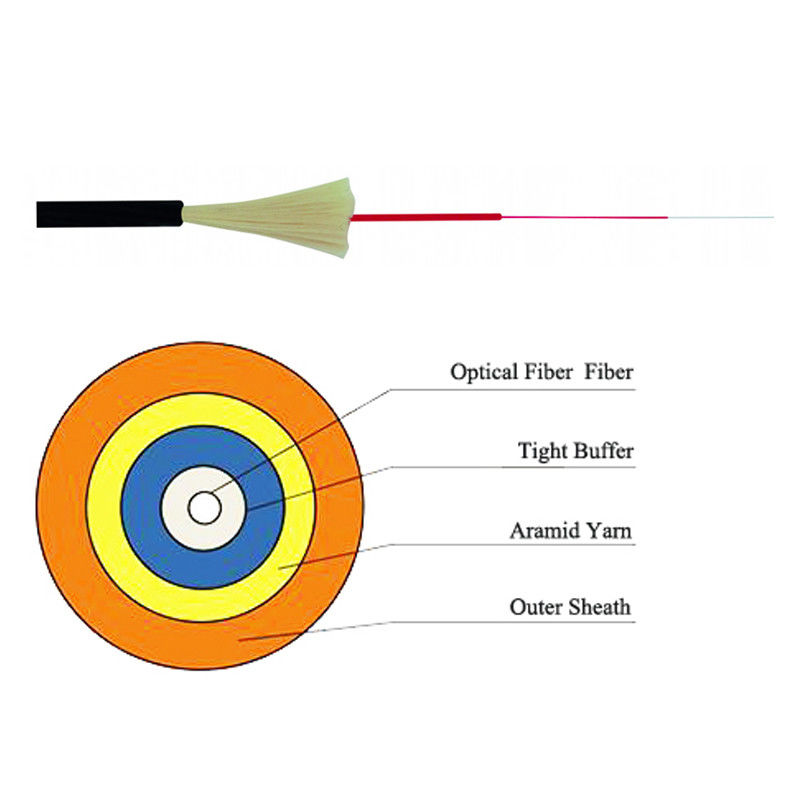

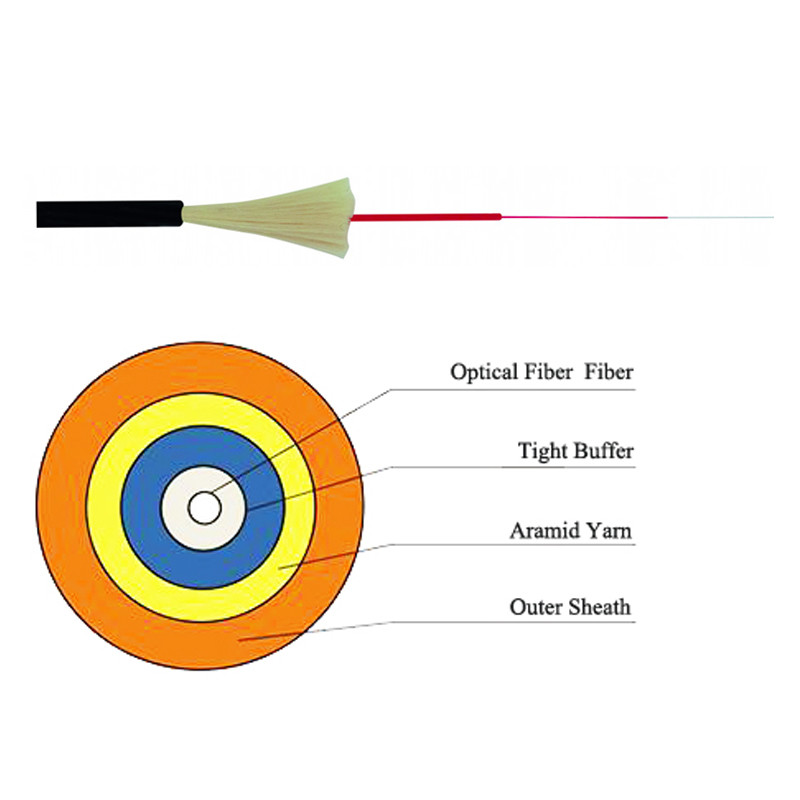

Cáp sợi quang Riser là loại cáp chống cháy, chống tia cực tím, trong nhà / ngoài trời được thiết kế cho các ứng dụng trên không, ống dẫn và chôn trực tiếp mà không cần mối nối chuyển tiếp khi vào tòa nhà.Có sẵn với số lượng sợi quang từ 1-24 sợi, kết cấu đệm chặt chẽ tạo điều kiện kết thúc dễ dàng hơn cho các ứng dụng có số lượng sợi quang thấp trong mạng cục bộ (LAN) và loại bỏ nhu cầu về bộ dụng cụ quạt ra.Thiết kế có các sợi đệm 900 µm TBII được mã hóa màu TIA-598 để dễ dàng xác định, tách lớp nhất quán và kết cuối trực tiếp.Có sẵn trong các phiên bản 50 µm, 62,5 µm, đơn mode và hybrid, thiết kế cáp đáp ứng các tiêu chí thử nghiệm ICEA S-104-696 và cũng được liệt kê OFNR và FT-4 cho mục đích sử dụng chung và nâng cao.Đường kính nhỏ và bán kính uốn cong của cáp cho phép dễ dàng lắp đặt ở những khu vực hạn chế về không gian trong khi công nghệ chặn nước sáng tạo là lý tưởng cho các ứng dụng OSP.
Đặc trưng
Đăng kí
Đặc tính quang học (G657A2)
| Đặc điểm | Các điều kiện | Giá trị được chỉ định | Các đơn vị |
| Đặc điểm hình học | |||
| Đường kính ốp | 125,0 ± 0,7 | µm | |
| Ốp không tuần hoàn | ≤0,7 | % | |
| Đường kính lớp phủ | 245 ± 5 | µm | |
| Lỗi đồng tâm lớp phủ / lớp phủ | ≤12 | µm | |
| Lớp phủ không tuần hoàn | ≤6.0 | % | |
| Lỗi đồng tâm lõi / lớp phủ | ≤0,5 | µm | |
| Xoăn | ≥4 | m | |
| Đặc điểm quang học | |||
| 1310nm | ≤0,35 | dB / km | |
| 1383nm | ≤0,35 | dB / km | |
| 1550nm | ≤0,21 | dB / km | |
| Sự suy giảm | 1625nm | ≤0,23 | dB / km |
| Suy hao so với bước sóng | 1525 ~ 1575nm | ≤0.02 | MHz * km |
| tối đaMột sự khác biệt | |||
| 1285 ~ 1330nm | ≤0.03 | MHz * km | |
| Bước sóng phân tán bằng không | 1300 ~ 1324 | nm | |
| Độ dốc phân tán bằng không | ≤0.092 | ps / (nm2 * km) | |
| Chế độ phân tán phân tán | |||
| PMD sợi riêng lẻ tối đa | ≤0,1 | ps / km1 / 2 | |
| Giá trị liên kết thiết kế PMD | ≤0.06 | ps / km1 / 2 | |
| Lực lượng tiêu biểu | 0,04 | ps / km1 / 2 | |
| Bước sóng cắt cáp | ≤1260 | nm | |
| Đường kính trường chế độ | 1550nm | 9,3 ~ 10,3 | µm |
| 1310nm | 8,4 ~ 9,3 | µm | |
| Nhóm chỉ số khúc xạ | 1550nm | 1.467 | |
| 1310nm | 1.466 | ||
| Đặc điểm môi trường | 1310nm, 1550nm & 1625nm | ||
| Chu kỳ nhiệt độ | -60 ℃ đến + 85 ℃ | ≤0.05 | dB / km |
| Chu kỳ nhiệt độ-độ ẩm | -10 ℃ đến + 85 ℃, | ≤0.05 | dB / km |
| 4% đến 98% RH | |||
| Ngâm nước | 23 ℃, 30 ngày | ≤0.05 | dB / km |
| Nhiệt khô | 85 ℃, 30 ngày | ≤0.05 | dB / km |
| Nhiệt ẩm | 85 ℃, 85% RH, 30 ngày | ≤0.05 | dB / km |
| Đặc điểm kỹ thuật cơ học | |||
| Kiểm tra bằng chứng | ≥9.0 | N | |
| ≥1.0 | % | ||
| ≥100 | kpsi | ||
| Mất mát do uốn vĩ mô gây ra | |||
| Bán kính 1Turns @ 5mm | 1550nm | ≤0,15 | dB |
| Bán kính 1Turns @ 5mm | 1625mm | ≤0,45 | dB |
| Bán kính 1Turns @ 7,5mm | 1550nm | ≤0.08 | dB |
| Bán kính 1Turns @ 7,5mm | 1625mm | ≤0,25 | dB |
| Bán kính 1Turns @ 10mm | 1550nm | ≤0.03 | dB |
| Bán kính 1Turns @ 10mm | 1625mm | ≤0,10 | dB |
| Lực dải phủ | Lực trung bình điển hình | 1,5 | N |
| Lực lượng đỉnh cao | ≥1,3 ≤8,9 | N | |
| Thông số nhạy cảm ăn mòn ứng suất động | 27 | ||
Sự chỉ rõ
| SỰ CHỈ RÕ | ĐƠN VỊ | 4F | 6F | 8F | 12F | 24F |
| Đường kính cáp danh nghĩa | mm | 5,8 | 6.2 | 6,8 | 6.6 | 8.2 |
| Trọng lượng danh nghĩa | kg / km | 28 | 33 | 36 | 41 | 58 |
| Phạm vi nhiệt độ | ° C | -10 đến 70 | ||||
| Lực kéo tối đa | N | 600 | 600 | 600 | 600 | 900 |
| Tối đaNghiền kháng | N / 100 mm | 500 | 500 | 500 | 500 | 500 |
| Crush lâu dài | N / 100 mm | 250 | 250 | 250 | 250 | 250 |
| Tối thiểu.Bán kính uốn - Dưới tải | mm | 120 | 124 | 136 | 144 | 160 |
| Tối thiểu.Bán kính uốn - Không tải | mm | 89 | 93 | 102 | 108 | 120 |
| Mã màu cho sợi & ống | Xanh lam, cam, lục, nâu, xám, trắng, đỏ, đen, vàng, tím, hồng, xanh nước biển | |||||
