| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 2km |
| chi tiết đóng gói: | trống gỗ |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T / T, L / C, West Union |
| Khả năng cung cấp: | 100.000 lõi |
| Mẫu số: | QUẢNG CÁO | Vận chuyển: | EXW / FOB / CIF |
|---|---|---|---|
| Nước xuất xứ: | Thâm Quyến | Đường kính ngoài: | 12,5 |
| Điểm nổi bật: | 12.5 Cáp quang OFS ADSS,Cáp quang OFS ADSS trên không,Cáp quang OFS ADSS ánh sáng |
||
Tất cả cáp trên không tự hỗ trợ điện môi (ADSS)
Áo khoác đơn Cáp ống lỏng ADSS Cáp quang ngoài trời

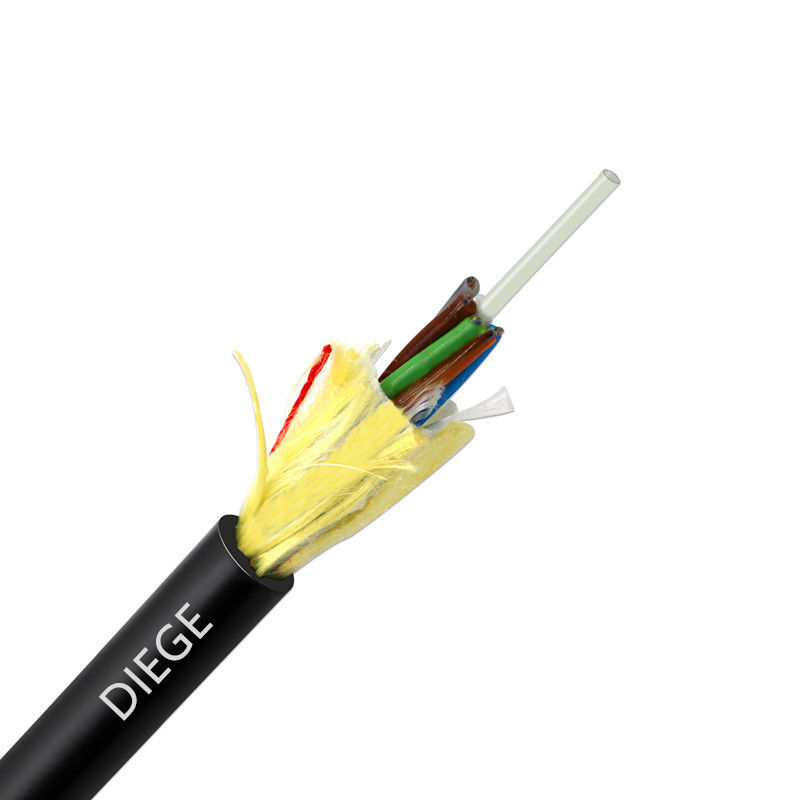

Mô tả cho Cáp quang OFS ADSS
Cáp quang ADSS có kích thước nhỏ, trọng lượng nhẹ, cấu trúc chắc chắn và linh hoạt trong các ứng dụng, phù hợp cho hầu hết các triển khai trên không bên ngoài.

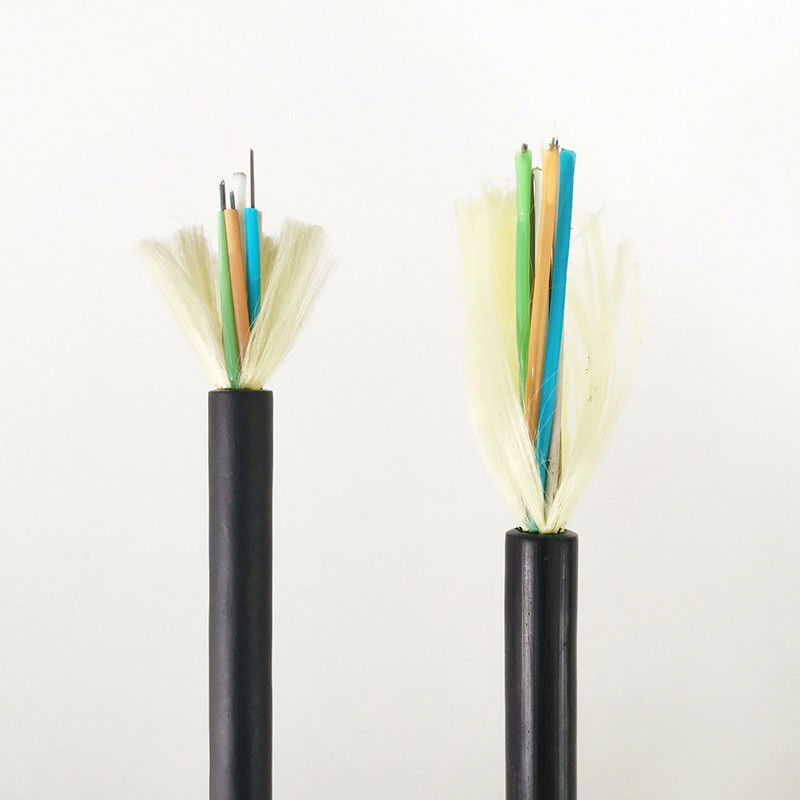

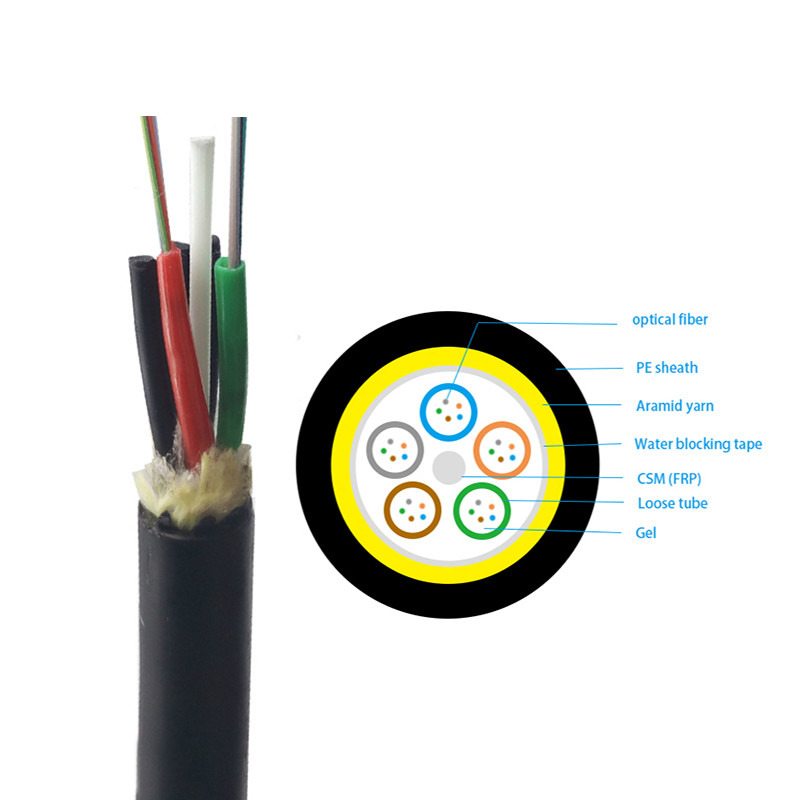

Cấu trúc của cáp ADSS có thể được chia thành hai loại - cấu trúc ống trung tâm và cấu trúc bện.Trong thiết kế ống trung tâm, các sợi được đặt trong một ống lỏng PBT chứa đầy vật liệu ngăn nước trong một chiều dài nhất định.Sau đó, chúng được quấn bằng sợi aramid theo độ bền kéo mong muốn và được ép đùn bằng vỏ bọc PE (cường độ điện trường ≤110KV) hoặc AT (cường độ điện trường ≥100KV).Cấu trúc này có đường kính nhỏ và trọng lượng nhẹ nhưng có chiều dài hạn chế.
Đặc điểm quang học
| G.652 | G.655 | 50 / 125μm | 62,5 / 125μm | ||
| Sự suy giảm | @ 850nm | ≤3,0 dB / km | ≤3,0 dB / km | ||
| (+ 20 ℃) | @ 1300nm | ≤1,0 dB / km | ≤1,0 dB / km | ||
| @ 1310nm | ≤0,36 dB / km | ≤0,40 dB / km | |||
| @ 1550nm | ≤0,22 dB / km | ≤0,23dB / km | |||
| Băng thông (Lớp A) | @ 850nm | ≥500 MHz · km | ≥200 MHz · km | ||
| @ 1300nm | ≥1000 MHz · km | ≥600 MHz · km | |||
| Khẩu độ số | 0,200 ± 0,015NA | 0,275 ± 0,015NA | |||
| Bước sóng cắt cáp λcc | ≤1260nm | ≤1480nm | |||
Các thông số kỹ thuật
| Đường kính ngoài | lực căng kN | Độ căng làm việc tối đa hàng ngày kN | Lực căng làm việc tối đa cho phép kN | Sức mạnh đứt kN | Thành viên sức mạnh CSA mm2 | Mô đun đàn hồi kN / mm2 | Hệ số giãn nở nhiệt × 10-6/ k | Nhịp phù hợp (m) (Tiêu chuẩn NESC, m) | ||||
| Vỏ bọc PE | AT vỏ bọc | Một | B | C | D | |||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7.6 | 1,8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7.6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | số 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3.6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14.3 | 11,8 | 1 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18.4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9 | 26 | 60 | 32,2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19,6 | 0,1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20.1 | 0,1 | 880 | 650 | 880 | 650 |
| 16,8 | 226 | 242 | 15,45 | 41 | 103 | 48 | 24 | -0,4 | 1000 | 750 | 1000 | 760 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51 | 25.1 | -0,5 | 1100 | 800 | 1100 | 830 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26.1 | -0,8 | 1180 | 880 | 1180 | 900 |
Các tính năng cho Cáp quang OFS ADSS
