| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 2km |
| chi tiết đóng gói: | trống gỗ |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T / T, L / C, West Union |
| Khả năng cung cấp: | 100.000 lõi |
| Mẫu số: | QUẢNG CÁO | Vận chuyển: | EXW / FOB / CIF |
|---|---|---|---|
| Nước xuất xứ: | Thâm Quyến | Đường kính ngoài: | 12,5 |
| Điểm nổi bật: | Cáp quang ADSS chế độ đơn,Cáp quang ADSS trên không 100m,Cáp quang ADSS 24 lõi |
||

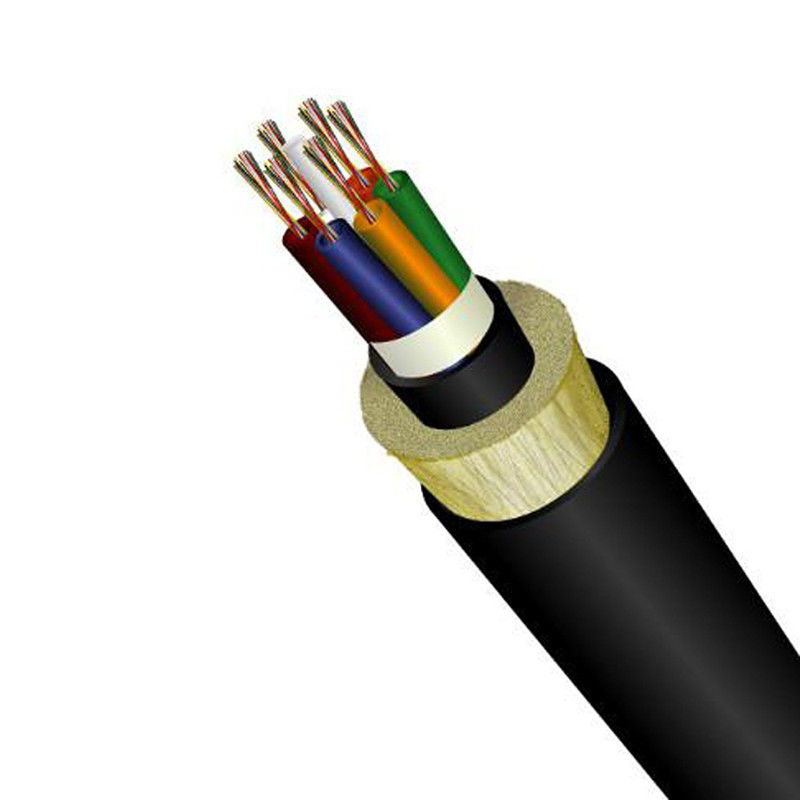

Ống lỏng buộc trên không ngoài trời kéo dài 100m 24 Core Single Mode Cáp quang trên không ADSS

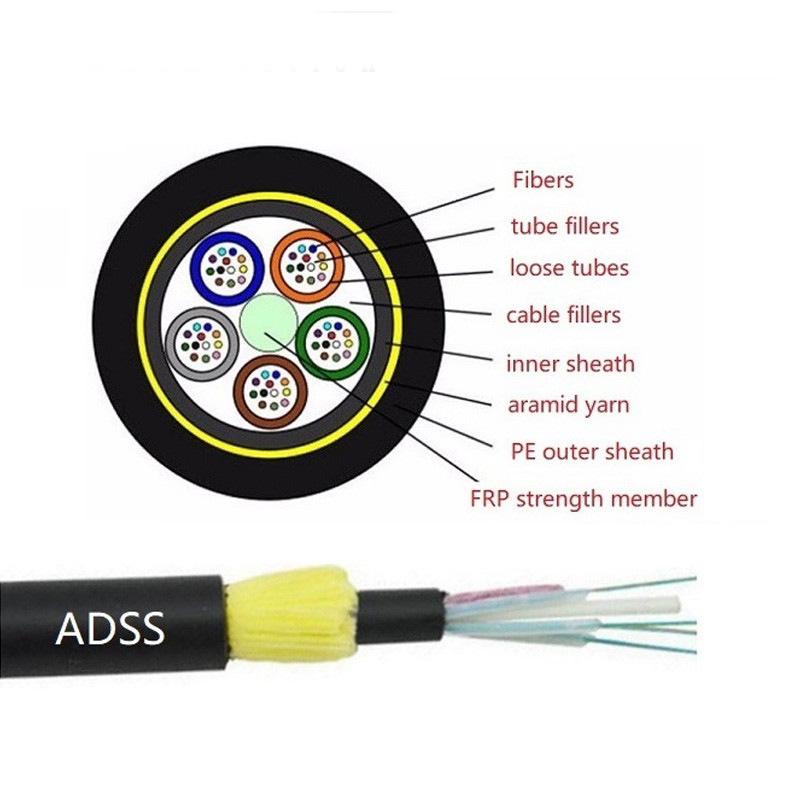

Tất cả cáp trên không tự hỗ trợ điện môi (ADSS)

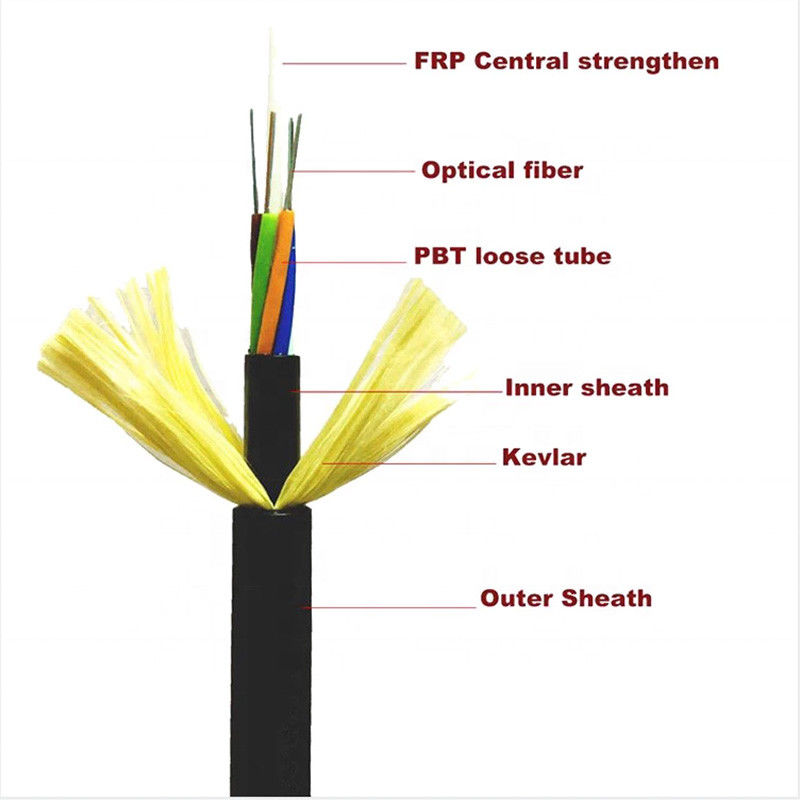

Áo khoác đơn Cáp ống lỏng ADSS Cáp quang ngoài trời
Mô tả cho Cáp quang trên không ADSS
Cáp Mini-Span All-Di Electro-Support (ADSS) được thiết kế cho các ứng dụng trên không và ống dẫn bên ngoài nhà máy trong các kiến trúc vòng lặp mạng cục bộ và khuôn viên.Không cần có hệ thống treo dây hỗ trợ messenger riêng biệt, giúp giảm đáng kể thời gian lắp đặt và cải thiện chi phí nhân công trả trước và bảo trì.Có sẵn các sợi đơn mode Mini-Span và đa mode được tối ưu hóa bằng laser.
Thực hành cài đặt này cung cấp cài đặt chung, an toàn và xử lý
khuyến nghị về kỹ thuật và vị trí của tuyến cáp ADSS.
Đặc điểm quang học
| G.652 | G.655 | 50 / 125μm | 62,5 / 125μm | ||
| Sự suy giảm | @ 850nm | ≤3,0 dB / km | ≤3,0 dB / km | ||
| (+ 20 ℃) | @ 1300nm | ≤1,0 dB / km | ≤1,0 dB / km | ||
| @ 1310nm | ≤0,36 dB / km | ≤0,40 dB / km | |||
| @ 1550nm | ≤0,22 dB / km | ≤0,23dB / km | |||
| Băng thông (Lớp A) | @ 850nm | ≥500 MHz · km | ≥200 MHz · km | ||
| @ 1300nm | ≥1000 MHz · km | ≥600 MHz · km | |||
| Khẩu độ số | 0,200 ± 0,015NA | 0,275 ± 0,015NA | |||
| Bước sóng cắt cáp λcc | ≤1260nm | ≤1480nm | |||
Các thông số kỹ thuật
| Đường kính ngoài | lực căng kN | Độ căng làm việc tối đa hàng ngày kN | Lực căng làm việc tối đa cho phép kN | Sức mạnh đứt kN | Thành viên sức mạnh CSA mm2 | Mô đun đàn hồi kN / mm2 | Hệ số giãn nở nhiệt × 10-6/ k | Nhịp phù hợp (m) (Tiêu chuẩn NESC, m) | ||||
| Vỏ bọc PE | AT vỏ bọc | Một | B | C | D | |||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7.6 | 1,8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7.6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | số 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3.6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14.3 | 11,8 | 1 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18.4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9 | 26 | 60 | 32,2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19,6 | 0,1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20.1 | 0,1 | 880 | 650 | 880 | 650 |
| 16,8 | 226 | 242 | 15,45 | 41 | 103 | 48 | 24 | -0,4 | 1000 | 750 | 1000 | 760 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51 | 25.1 | -0,5 | 1100 | 800 | 1100 | 830 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26.1 | -0,8 | 1180 | 880 | 1180 | 900 |
Các tính năng cho ADSS Wire
