| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 2km |
| chi tiết đóng gói: | trống gỗ |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T / T, L / C, West Union |
| Khả năng cung cấp: | 100.000 lõi |
| Mẫu số: | QUẢNG CÁO | Vận chuyển: | EXW / FOB / CIF |
|---|---|---|---|
| Nước xuất xứ: | Thâm Quyến | Đường kính ngoài: | 12,5 |
| Điểm nổi bật: | Cáp quang ADSS được làm đầy gel,Cáp quang ADSS trên không,Cáp OFC được làm đầy gel |
||

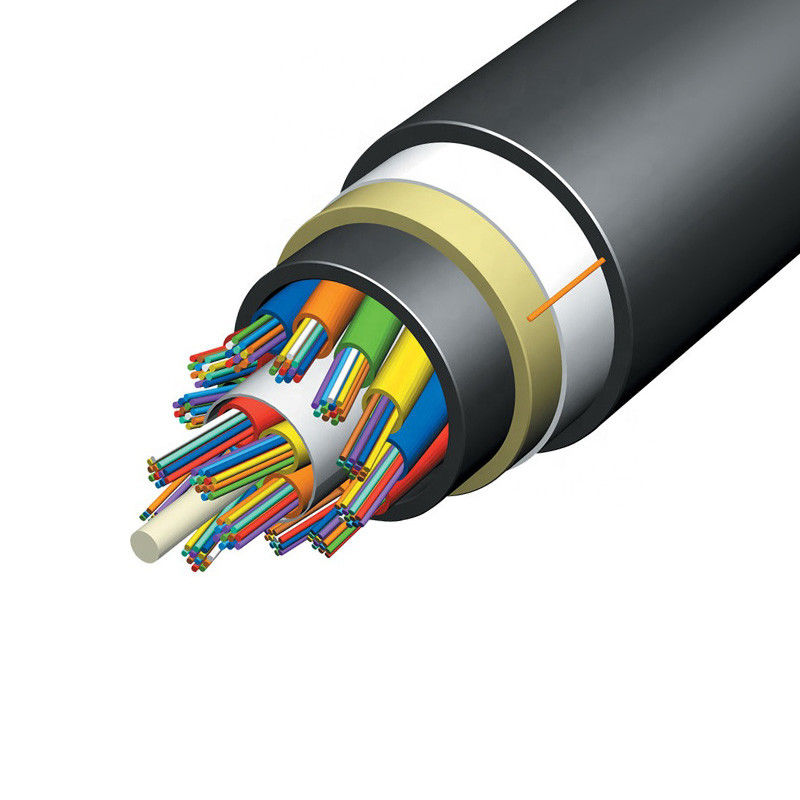

Trên không Tất cả cáp quang lõi khô ADSS Cáp OFC làm đầy gel
Tất cả cáp trên không tự hỗ trợ điện môi (ADSS)
Áo khoác đơn Cáp ống lỏng ADSS Cáp quang ngoài trời
Mô tả cho Cáp quang OFS ADSS

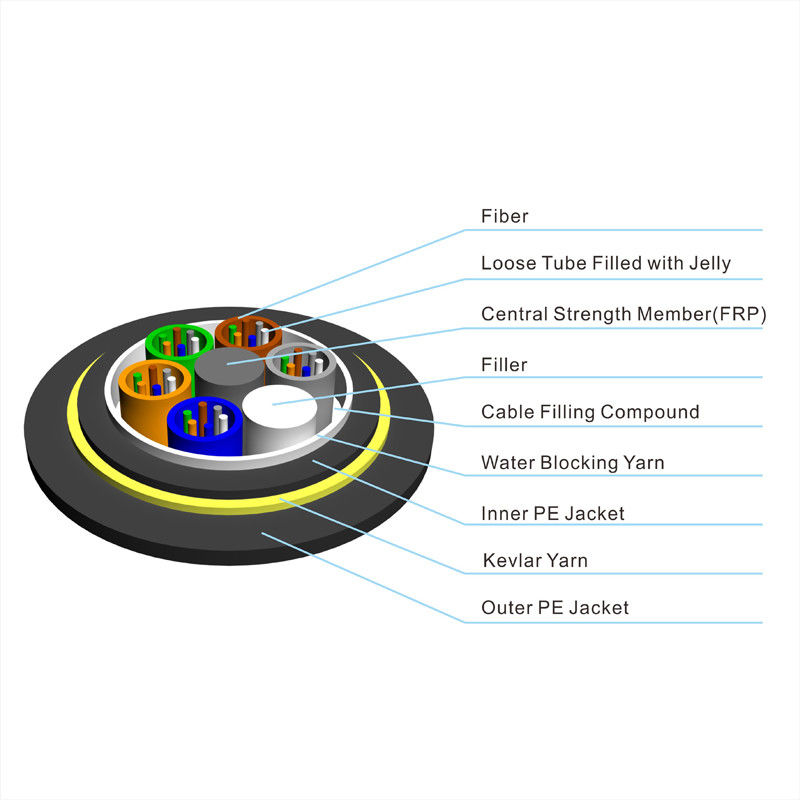

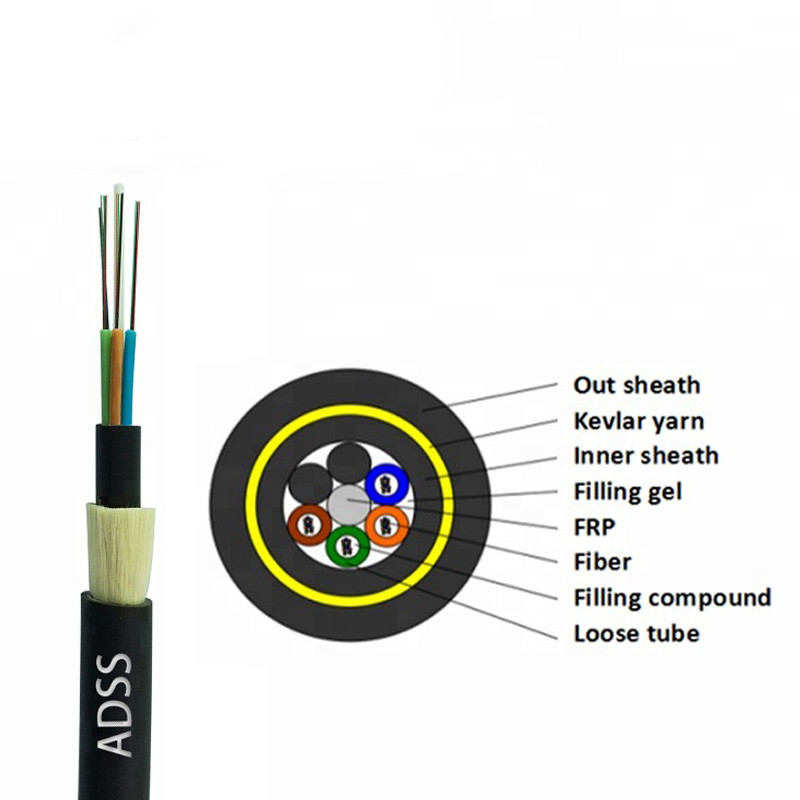

Cáp ADSS còn được gọi là cáp quang tự hỗ trợ toàn điện môi.Cấu tạo của cáp quang ADSS là: Là loại cáp quang tổng hợp được chế tạo bằng cách quấn bó sợi quang trên bộ tăng cường trung tâm.Và sau đó sẽ trải qua các biện pháp bảo vệ như cách nhiệt, chống thấm, gia cố, bao bọc.
Các thiết kế áo khoác đơn được tối ưu hóa cho sự kết hợp rộng hơn giữa số lượng sợi và chiều dài nhịp, giúp các nhà thiết kế hệ thống ADSS linh hoạt hơn trong việc lựa chọn sản phẩm của họ.Như tên của nó đã chỉ ra, không cần hỗ trợ hoặc dây nhắn tin, do đó, việc cài đặt đạt được chỉ trong một lần chuyển.
Đặc điểm quang học
| G.652 | G.655 | 50 / 125μm | 62,5 / 125μm | ||
| Sự suy giảm | @ 850nm | ≤3,0 dB / km | ≤3,0 dB / km | ||
| (+ 20 ℃) | @ 1300nm | ≤1,0 dB / km | ≤1,0 dB / km | ||
| @ 1310nm | ≤0,36 dB / km | ≤0,40 dB / km | |||
| @ 1550nm | ≤0,22 dB / km | ≤0,23dB / km | |||
| Băng thông (Lớp A) | @ 850nm | ≥500 MHz · km | ≥200 MHz · km | ||
| @ 1300nm | ≥1000 MHz · km | ≥600 MHz · km | |||
| Khẩu độ số | 0,200 ± 0,015NA | 0,275 ± 0,015NA | |||
| Bước sóng cắt cáp λcc | ≤1260nm | ≤1480nm | |||
Các thông số kỹ thuật
| Đường kính ngoài | lực căng kN | Độ căng làm việc tối đa hàng ngày kN | Lực căng làm việc tối đa cho phép kN | Sức mạnh đứt kN | Thành viên sức mạnh CSA mm2 | Mô đun đàn hồi kN / mm2 | Hệ số giãn nở nhiệt × 10-6/ k | Nhịp phù hợp (m) (Tiêu chuẩn NESC, m) | ||||
| Vỏ bọc PE | AT vỏ bọc | Một | B | C | D | |||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7.6 | 1,8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7.6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | số 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3.6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14.3 | 11,8 | 1 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18.4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9 | 26 | 60 | 32,2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19,6 | 0,1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20.1 | 0,1 | 880 | 650 | 880 | 650 |
| 16,8 | 226 | 242 | 15,45 | 41 | 103 | 48 | 24 | -0,4 | 1000 | 750 | 1000 | 760 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51 | 25.1 | -0,5 | 1100 | 800 | 1100 | 830 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26.1 | -0,8 | 1180 | 880 | 1180 | 900 |
Các tính năng cho cáp quang ADSS
