| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 2km |

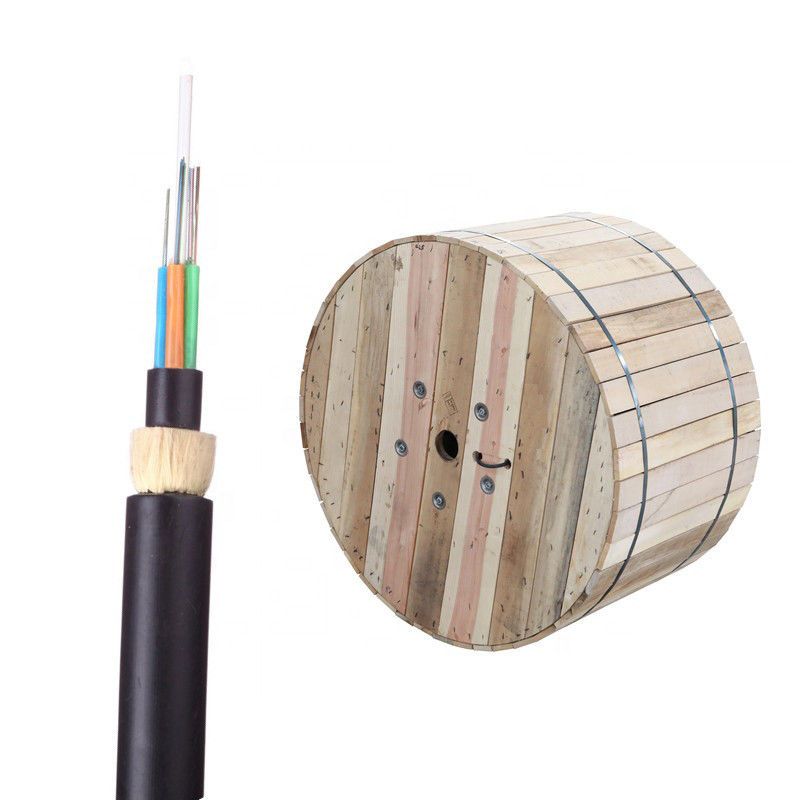

| chi tiết đóng gói: | trống gỗ |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T / T, L / C, West Union |
| Khả năng cung cấp: | 100.000 lõi |
| Mẫu số: | QUẢNG CÁO | Vận chuyển: | EXW / FOB / CIF |
|---|---|---|---|
| Nước xuất xứ: | Thâm Quyến | Đường kính ngoài: | 12,5 |
| Điểm nổi bật: | Cáp quang ADSS điện môi,Cáp quang ADSS tự hỗ trợ,Cáp quang ADSS áo khoác đôi |
||
Tất cả cáp trên không tự hỗ trợ điện môi (ADSS)

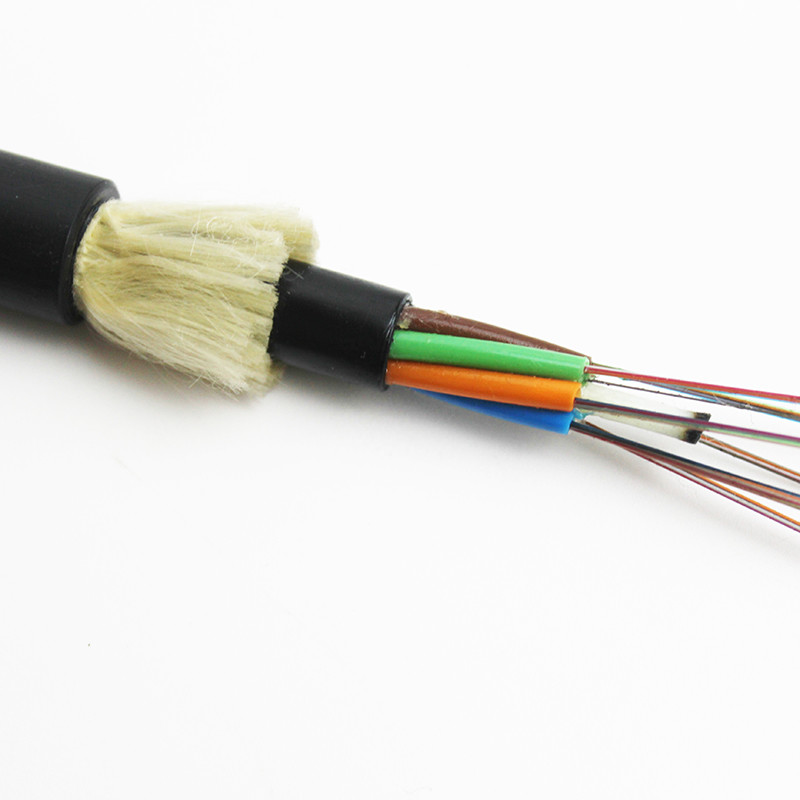

Áo khoác đơn Cáp ống lỏng ADSS Cáp quang ngoài trời
Mô tả cho tất cả điện môi tự hỗ trợ
ADSS, hoặc cáp tự hỗ trợ toàn điện môi, là loại cáp không yêu cầu sợi kim loại trong các ứng dụng trên không và thường được sử dụng ở gần điện áp cao.ADSS chắc chắn có thể được triển khai trong không gian truyền thông, nhưng không phải là không có một vài hệ quả thách thức.Đầu tiên, các vị trí đóng mối nối được lên kế hoạch trước phải được sử dụng với ADSS vì các chốt phải được gắn cực.Việc loại bỏ cáp treo với ADSS là tích cực từ khía cạnh chi phí, nhưng nó cũng có nghĩa là không có cáp bổ sung nào có thể được quấn vào cáp ADSS và tất cả các cáp nhánh và cáp thả phải được gắn trực tiếp vào cực vì không thể thực hiện các phần đính kèm giữa. .
Đặc điểm quang học
| G.652 | G.655 | 50 / 125μm | 62,5 / 125μm | ||
| Sự suy giảm | @ 850nm | ≤3,0 dB / km | ≤3,0 dB / km | ||
| (+ 20 ℃) | @ 1300nm | ≤1,0 dB / km | ≤1,0 dB / km | ||
| @ 1310nm | ≤0,36 dB / km | ≤0,40 dB / km | |||
| @ 1550nm | ≤0,22 dB / km | ≤0,23dB / km | |||
| Băng thông (Lớp A) | @ 850nm | ≥500 MHz · km | ≥200 MHz · km | ||
| @ 1300nm | ≥1000 MHz · km | ≥600 MHz · km | |||
| Khẩu độ số | 0,200 ± 0,015NA | 0,275 ± 0,015NA | |||
| Bước sóng cắt cáp λcc | ≤1260nm | ≤1480nm | |||
Các thông số kỹ thuật
| Đường kính ngoài | lực căng kN | Ref. Độ căng làm việc tối đa hàng ngày kN | Lực căng làm việc tối đa cho phép kN | Sức mạnh đứt kN | Thành viên sức mạnh CSA mm2 | Mô đun đàn hồi kN / mm2 | Hệ số giãn nở nhiệt × 10-6/ k | Nhịp phù hợp (m) (Tiêu chuẩn NESC, m) | ||||
| Vỏ bọc PE | AT vỏ bọc | Một | B | C | D | |||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7.6 | 1,8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7.6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | số 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3.6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14.3 | 11,8 | 1 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18.4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9 | 26 | 60 | 32,2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19,6 | 0,1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20.1 | 0,1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15,45 | 41 | 103 | 48 | 24 | -0,4 | 1000 | 750 | 1000 | 760 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51 | 25.1 | -0,5 | 1100 | 800 | 1100 | 830 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0,8 | 1180 | 880 | 1180 | 900 |
Tính năng cho sợi quang ADSS
