| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | SKYLYNN or OEM, ODM |
| Chứng nhận: | ISO, ROHS, CE |
| Số lượng đặt hàng tối thiểu: | 2km |
| chi tiết đóng gói: | trống gỗ |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T / T, L / C, West Union |
| Khả năng cung cấp: | 100.000 lõi |
| Mẫu số: | QUẢNG CÁO | Vận chuyển: | EXW / FOB / CIF |
|---|---|---|---|
| Nước xuất xứ: | Thâm Quyến | Đường kính ngoài: | 12,5 |
| Điểm nổi bật: | Cáp quang ADSS nhiều ống,Cáp quang ADSS trên không,Cáp quang ADSS tự hỗ trợ |
||

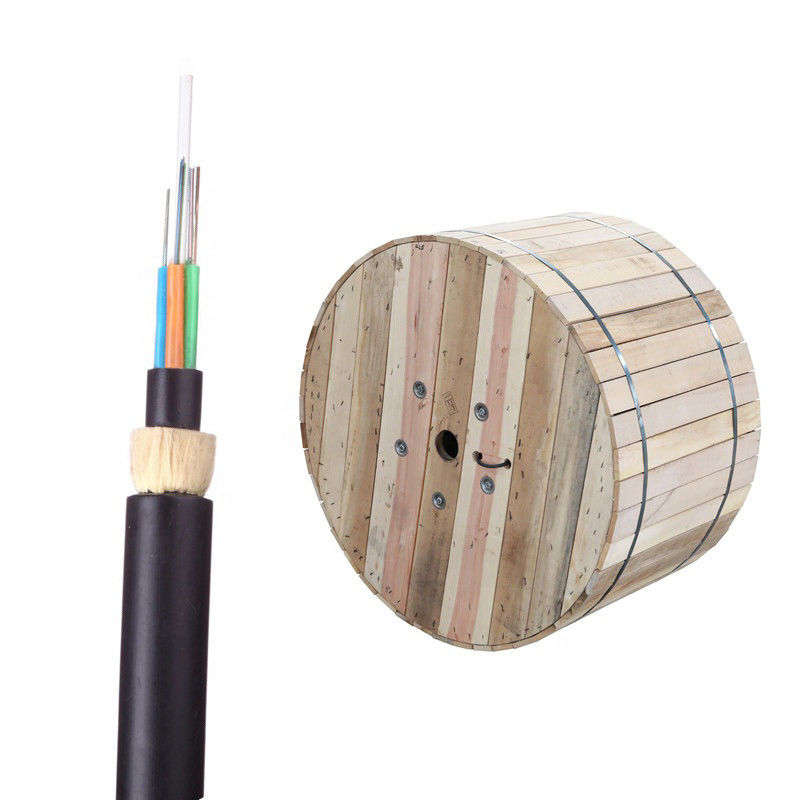

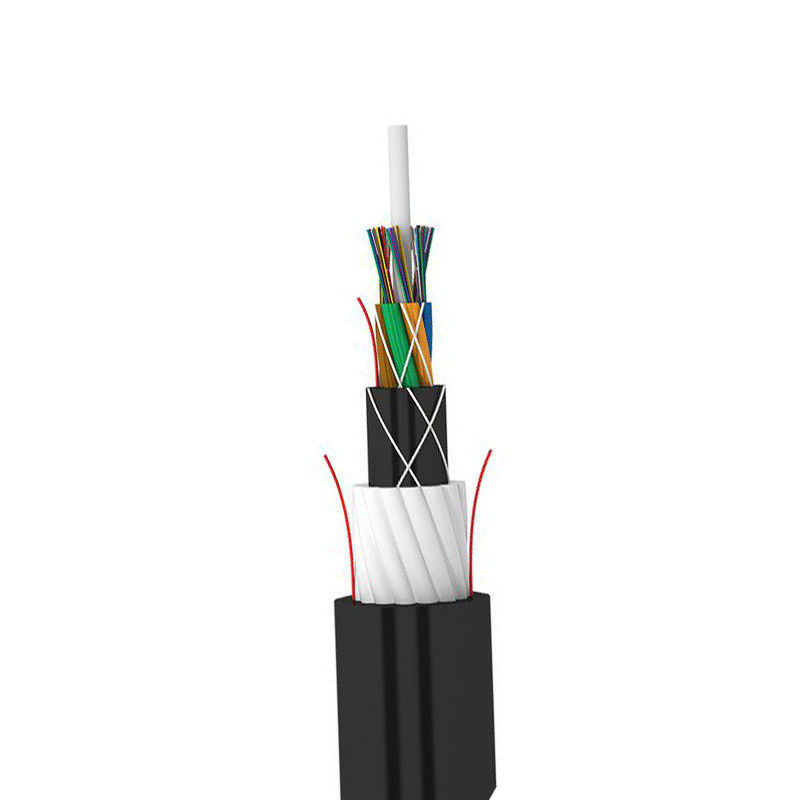

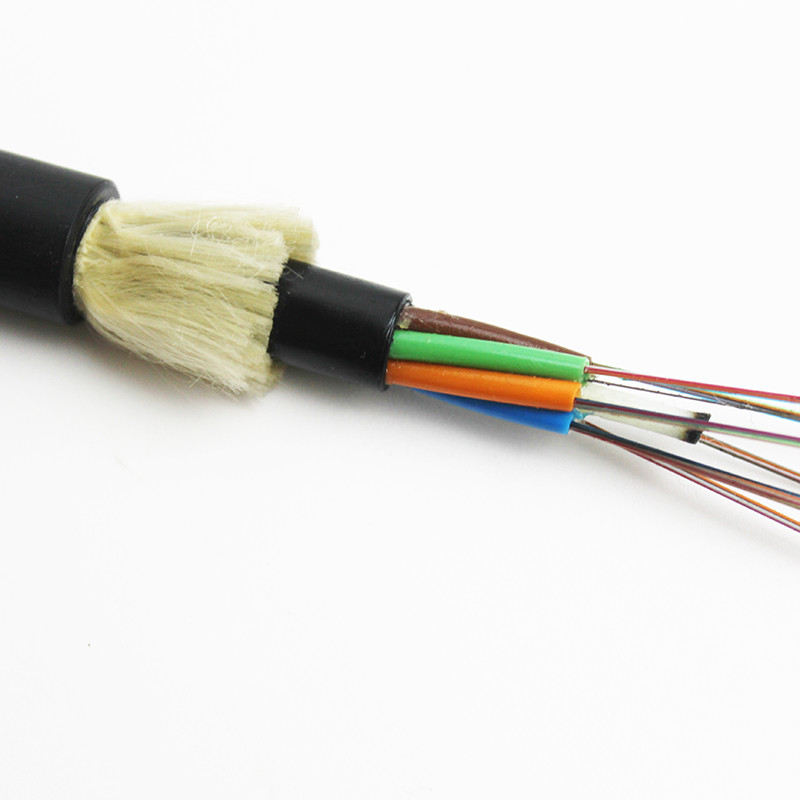

Cáp quang Multi-Tube (MT) Tự hỗ trợ Cáp quang ADSS Aramid Yarn
Tất cả cáp trên không tự hỗ trợ điện môi (ADSS)
Áo khoác đơn Cáp ống lỏng ADSS Cáp quang ngoài trời
Mô tả cho tất cả cáp quang điện môi
Cáp quang ADSS (Tất cả đều tự hỗ trợ điện môi) được thiết kế để lắp đặt trên không ở giữa các cực, tránh sự cần thiết của dây truyền tin.Cáp ADSS cung cấp độ bền kéo cần thiết để hỗ trợ lực căng bắt nguồn từ kiểu lắp đặt này nhờ vào việc sử dụng aramid, một vật liệu cung cấp các đặc tính cơ học tuyệt vời, với trọng lượng rất thấp.
Trong thiết kế của cáp, các sợi quang thủy tinh bên trong được hỗ trợ ít hoặc không bị căng, để duy trì suy hao quang thấp trong suốt thời gian sử dụng của cáp.Cáp được bọc để ngăn hơi ẩm làm suy giảm các sợi.Áo khoác cũng bảo vệ các yếu tố độ bền polyme khỏi tác động của tia cực tím mặt trời.
Đặc điểm quang học
| G.652 | G.655 | 50 / 125μm | 62,5 / 125μm | ||
| Sự suy giảm | @ 850nm | ≤3,0 dB / km | ≤3,0 dB / km | ||
| (+ 20 ℃) | @ 1300nm | ≤1,0 dB / km | ≤1,0 dB / km | ||
| @ 1310nm | ≤0,36 dB / km | ≤0,40 dB / km | |||
| @ 1550nm | ≤0,22 dB / km | ≤0,23dB / km | |||
| Băng thông (Lớp A) | @ 850nm | ≥500 MHz · km | ≥200 MHz · km | ||
| @ 1300nm | ≥1000 MHz · km | ≥600 MHz · km | |||
| Khẩu độ số | 0,200 ± 0,015NA | 0,275 ± 0,015NA | |||
| Bước sóng cắt cáp λcc | ≤1260nm | ≤1480nm | |||
Các thông số kỹ thuật
| Đường kính ngoài | lực căng kN | Độ căng làm việc tối đa hàng ngày kN | Lực căng làm việc tối đa cho phép kN | Sức mạnh đứt kN | Thành viên sức mạnh CSA mm2 | Mô đun đàn hồi kN / mm2 | Hệ số giãn nở nhiệt × 10-6/ k | Nhịp phù hợp (m) (Tiêu chuẩn NESC, m) | ||||
| Vỏ bọc PE | AT vỏ bọc | Một | B | C | D | |||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7.6 | 1,8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7.6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | số 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3.6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14.3 | 11,8 | 1 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18.4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9 | 26 | 60 | 32,2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19,6 | 0,1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20.1 | 0,1 | 880 | 650 | 880 | 650 |
| 16,8 | 226 | 242 | 15,45 | 41 | 103 | 48 | 24 | -0,4 | 1000 | 750 | 1000 | 760 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51 | 25.1 | -0,5 | 1100 | 800 | 1100 | 830 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26.1 | -0,8 | 1180 | 880 | 1180 | 900 |
Tính năng cho cáp ADSS OFC
